Канальний вентилятор Вентс ВКМ 355 Б призначений для використання в системах припливної або витяжної вентиляції діаметром 355 мм. Допускається підключення вентилятора до елементів з іншим діаметром через переходи. У вентиляторі використовується однофазний двигун, максимальне енергоспоживання вентилятора не перевищує 233 Вт. Можливе регулювання продуктивності вентилятора тиристорним регулятором, який замовляється окремо.
Полімерне покриття корпусу і високий клас захисту двигуна дозволяють використовувати вентилятор при зовнішньому монтажі.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 1,06 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 233 |
| Продуктивність, м3/год | 2210 |
| Швидкість обертання, об/хв | 1375 |
| Рівень шуму на відстані 3 м, дБ(А) | 58 |
| Максимальна температура переміщуваного повітря, С | - 25....+45 |
| Вага, кг | 12.8 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 355 |
Габаритні розміри
| Розміри | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 355 | 522 | 460 | 552 | 506 | 60 | 60 | 70 |
Діаграма
Конструкція
Корпус вентилятора виготовлений зі сталі з полімерним покриттям.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском.
Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора РС-1-400(купується окремо)
Монтаж
Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

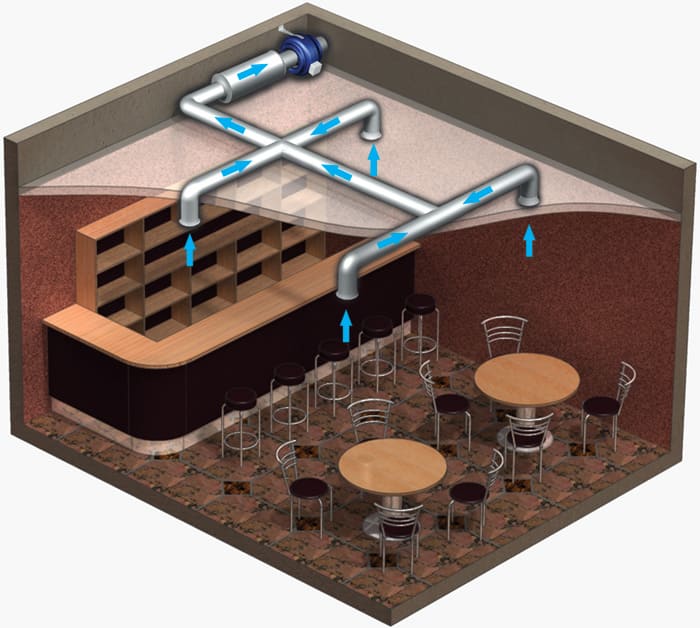

Приклад монтажу
Документація
(паспорт у форматі pdf, натисніть на зображення)
