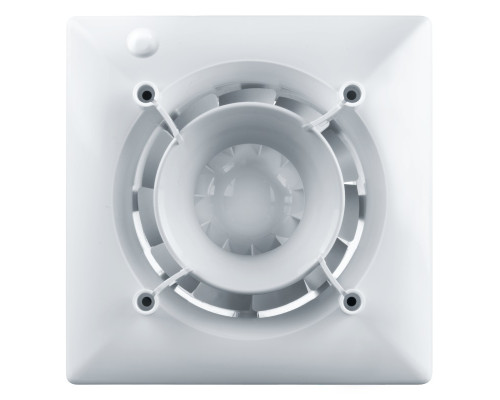

Вентилятор Вентс 125 Ейс ТН Л с датчиком влажности на подшипниках

Вытяжной вентилятор с датчиком влажности и на подшипниках Вентс 125 Эйс ТН Л используется для вентиляции помещений санузла, ванны и кухни. Используется совместно с дизайнерскими плоскими лицевыми решетками. Эта модель оснащена датчиком влажности, таймером задержки выключения и обратным клапаном.

Вентилятор устанавливается в вентиляционный канал непосредственно или через небольшой по длине воздуховод сечением 125 мм. Также допускается монтаж в подвесной потолок.

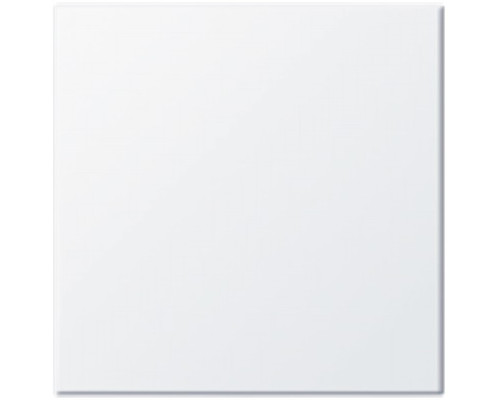

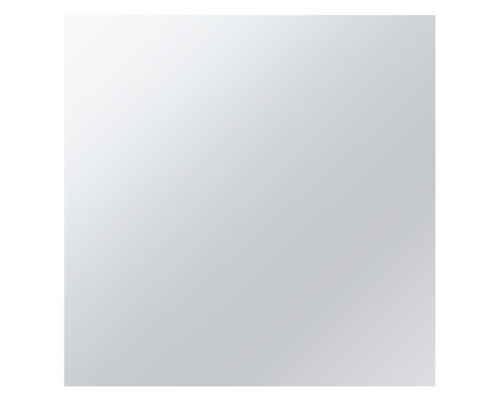

Вентилятор вытяжной используется с декоративной панелью, которая устанавливается на стойки. Удаление воздуха происходит через щель между лицевой панелью и корпусом вентилятора.

Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения необходимого уровня. После чего он выключается не сразу, а через время, установленное на таймере.

Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, описанный выше.

Уровень влажности устанавливается от 60 до 90 %. Время задержки выключения устанавливается от 2 до 30 минут.

Панели с номером 180 имеют габаритный размер 180х180 мм

Технические характеристики

Габаритные размеры

Длина фланца 85 мм

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малого и среднего потока воздуха на небольшие расстояния при низком сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 125 мм

Конструкция

• Дизайнерский вентилятор оснащен обратным клапаном специальной конструкции для предотвращения обратного потока воздуха при неработающем вентиляторе.
• Специальная аэродинамическая форма лопасти смешанного типа обеспечивает высокую производительность с низким уровнем шума 32 дБА.
• Корпус и лопасть выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
• Двигатель на подшипниках
• Лицевая панель изготовлена из оргстекла.
• Конструкция лопасти позволяет повысить эффективность вентилятора и срок службы двигателя.
• Класс защиты IP 24.

Двигатель

• Надежный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оснащен защитой от перегрева.

Как работает вентилятор с таймером и датчиком влажности

Схема подключения

Вентилятор от внешнего выключателя

Вентилятор включается вместе с освещением

Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор включится при превышении установленного значения влажности, после достижения необходимого уровня влажности еще отработает время по таймеру и выключится.

Монтажные особенности

• Вентилятор устанавливается непосредственно в отверстие вентиляционной шахты.
• Возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
• Крепится к стене с помощью винтов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Гарантия

Предприятие-производитель устанавливает гарантийный срок эксплуатации (срок службы) изделия на протяжении 60 месяцев с дня продажи изделия через розничную торговую сеть, при условии выполнения потребителем правил транспортировки, хранения, монтажа и эксплуатации изделия. В случае возникновения нарушений в работе изделия по вине Предприятия-производителя в течение гарантийного срока эксплуатации (срока службы), потребитель имеет право на бесплатное устранение недостатков изделия путем выполнения гарантийного ремонта.

Паспорт вентилятора

(файл pdf, откроется в новой вкладке)
