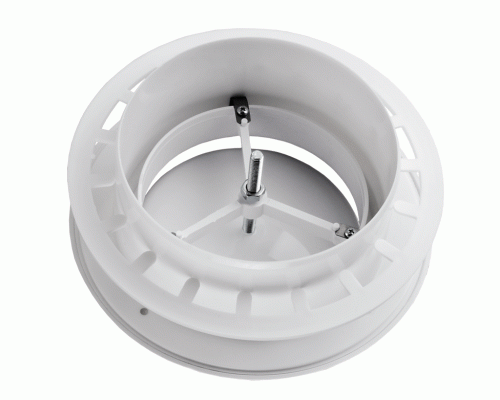

Приточно-вытяжной анемостат Вентс А 100 ВРФ используется для распределения воздуха непосредственно в помещение. Подходит как для приточных систем вентиляции, так и для вытяжных. Устанавливается в подвесной (подшивной) потолок, иногда в стену. Удобство использования анемостата обусловлено возможностью регулировки расхода воздуха, который проходит через воздухораспределитель. Регулировать расход воздуха можно за счет вращения внутренней части тарельчатого клапана, таким образом изменяется "живое сечение" и расход воздуха.
Материал
Изготавливается из АБС-пластика или полистирола. Материал долговечен, устойчив к воздействию солнечных лучей, ударопрочен.
Как монтировать
Анемостат пластиковый подсоединяется патрубком к гибкому или жесткому воздуховоду диаметром 100 мм. К потолку монтаж осуществляется при помощи распорных пластин и монтажного фланца, размещенных на внутренней части. Распорные лапки держат анемостат в подвесном потолке, фланец позволяет плотно прижать корпус анемостата к материалу подвесного потолка.
Размеры анемостата А 100 ВРФ
| D | D1 | D2 | H | H1 | |
| Размер, мм | 100 | 90 | 148 | 58 | 28 |
Расход воздуха и потеря давления
Диаграмма отображает потерю давления на анемостате при определенном зазоре S (мм) между центральной частью анемостата и посадочным местом клапана. При изменении зазора путем вращения внутренней части клапана изменяется живое сечение воздухораспределителя, как изображено на рисунке ниже.
Косые линии на диаграмме обозначают данное значение S в мм. Например, при зазоре S=2 мм и расходе воздуха 10 м.куб. в час потеря давления будет 7 Па. Другой пример: при зазоре 22 мм и расходе воздуха 100 м.куб. в час потеря давления будет 11 Па.
Особенности
