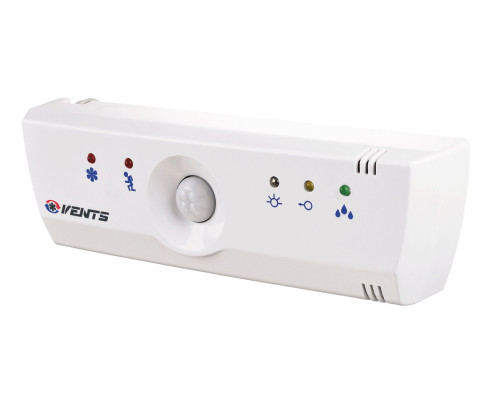

Блок управления вентилятором БУ-1-60

Блок управления вытяжным вентилятором Вентс БУ-1-60 используется для автоматизации и управления работой бытовых вентиляторов. Включает автоматические функции управления с применением таймера, датчика влажности, фотореле, датчика движения. Эти функции можно использовать в любом необходимом пользователю сочетании. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает допустимого значения тока блока управления.

Технические характеристики

Габаритные размеры

Конструкция

• Корпус блока управления изготовлен из высококачественного пластика.
• Лицевая панель оснащена индикаторными лампами, режимов блока управления, сигнализирующих об активации.
• Работает в автоматическом режиме, в зависимости от выбранного режима. С помощью переключателей можно включить те или иные режимы работы, в зависимости от требуемой ситуации.

Существует несколько модификаций блоков управления :

• Таймер задержки отключения вентилятора позволяет вентилятору продолжить работу определенное время после выключения встроенного или внешнего выключателя, что позволяет вентилятору дополнительно проветривать помещение. Через установленное время (от 5 сек. до 30 мин.) блок управления отключит вентилятор.
• Таймер циклической работы : циклический режим работы позволяет включать и выключать вентилятор с заданными интервалами времени. Время работы или паузы регулируется в пределах от 5 сек. до 30 мин. Вентилятор включается и работает в течение предустановленного времени. Затем следует пауза, длительность которой зависит от установленного значения. Затем цикл работы вентилятора повторяется.
• Датчик контроля влажности включает вентилятор, если заданный уровень влажности в помещении превышен. При снижении влажности блок управления отключит вентилятор. Пользователь самостоятельно может отрегулировать необходимый процент влажности в зависимости от личных предпочтений.
• Датчик освещенности: Встроенный фотодатчик реагирует на изменение освещенности в помещении и автоматически включает вентилятор. Доступны два режима работы :
• "Режим темно": блок управления включает вентилятор после выключения освещения в помещении. Продолжительность работы задается в пределах от 5 сек. до 30 мин. Порог срабатывания фотореле задается с помощью регулятора.
• "Режим светло": блок управления включает вентилятор после включения освещения в помещении. После выключения освещения вентилятор продолжает работать и отключается по таймеру задержки выключения, который можно регулировать в пределах от 5 секунд до 30 минут. Если освещение в помещении остается включенным более 60 минут, то вентилятор отключается. Порог срабатывания фотореле задается с помощью регулятора.
• Датчик движения: встроенный датчик движения реагирует на появление человека в помещении в пределах зоны чувствительности и автоматически включает вентилятор. После прекращения движения блок управления отключит вентилятор по таймеру задержки отключения, который можно отрегулировать в пределах от 5 сек. до 30 минут. Датчик движения удобен для управления вентиляторами, установленными в местах периодического пребывания людей. Зона действия датчика движения ограничена расстоянием в 5 м и углом обзора в 130^о.

Монтаж

• Установка блока управления осуществляется внутри помещений. Монтаж может осуществляться как непосредственно у вентилятора, так и на некотором удалении от него. При выборе места установки блока управления с датчиком движения необходимо учитывать планировку мебели в помещении и путь перемещения людей.
