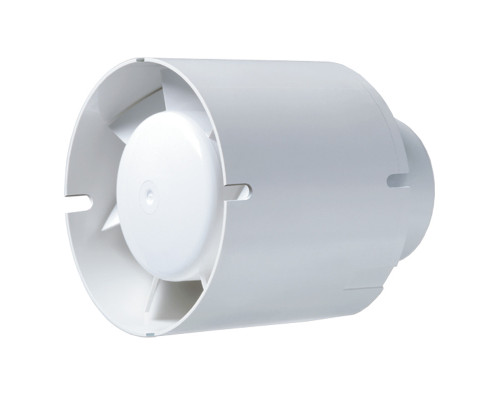

Вентилятор витяжний канальний Blauberg Tubo 125 T з таймером

Витяжний канальний вентилятор Blauberg Tubo 125 T з таймером використовується для витяжної або припливної вентиляції житлових або комерційних приміщень. Встановлюється вентилятор безпосередньо в повітропровід перерізом 125 мм Вентилятор здатний забезпечити максимальну продуктивність 245 м3/год при невеликій довжині повітропроводів.

Вбудований таймер затримки відключення вентилятора дозволяє продовжити роботу вентилятора після припинення подання напруги від вимикача впродовж часу, виставленого на таймері. Час затримки можна виставити від 2 до 30 хвилин.

Основні особливості

• Вентилятор використовується для витяжної або припливної вентиляції
• Може працювати постійно або включатися періодично
• У електродвигуні використовуються підшипники кочення, що збільшує термін служби та зменшують рівень шуму
• Гарантія на вентилятор 5 років

Технічні характеристики вентилятора

Креслення і розміри

Як працює вентилятор з таймером

Схема підключення

Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:

• один з постійною фазою до клеми L
• один дріт від вимикача з фазою до клеми LT
• нуль до клеми N.

Діаграма продуктивності та тиску

Монтаж вентилятора

Витяжка у ванну або туалет є канальною та використовується спільно з гнучким або жорстким повітропроводом. Рекомендується кріпити вентилятор до поверхні стіни або стелі за допомогою монтажної стрічки. Якщо використовуватиметься пластиковий повітропровід, то окреме кріплення вентилятора не потрібно.

Місце кріплення повітропроводу з патрубками вентилятора необхідно обробити герметиком, для надійної фіксації рекомендується використати хомут і монтажний скотч.

Якщо вентилятор викидатиме або забиратиме повітря з вулиці обов'язково необхідно передбачити установку зворотного клапана.

Гарантія

Виробник гарантує нормальну роботу виробу протягом 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.

Паспорт

(Інструкція у форматі pdf, відкриється в новій вкладці)
