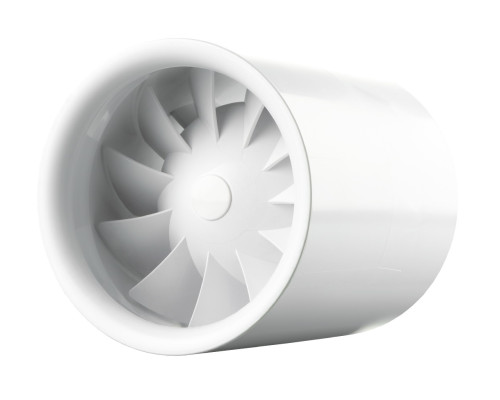

Витяжний канальний вентилятор Вентс Квайтлайн 150 Екстра поставляється з однофазним двошвидкісним двигуном підвищеної продуктивності.
Вентилятор призначений для використання в системі припливної або витяжної вентиляції. Є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.
Конструктивні особливості
Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.
Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.
Технічні характеристики
| Параметр | Величина | Одиниця виміру | |
| Напруга | 220-240 | В | |
| Частота струму | 50 | Гц | |
| Максимальна споживана потужність | 22 / 25 | Вт | |
| Продуктивність(перша швидкість, друга швидкість) | 285 / 375 | м3/год | |
| Струм | 0.103 / 0.109 | А | |
| Швидкість обертання | 2300 / 2600 | об/хв | |
| Рівень шуму на відстані 3 м | 36 / 41 | dB(A) | |
| Вага | 1,3 | кг | |
| Захист | IP X4 | клас | |
| Розмір патрубка | 150 | мм | |
Розміри
Діаграма
Схема підключення вентилятора до мережі
Управління
Ручне
- будь-який вимикач одноклавішного типу, що встановлюється в розподільну коробку. Підключення відбувається точно також, як і вимикач побутового освітлення(отримується окремо).
- включення, виключення і плавне регулювання продуктивності вентилятора за допомогою регулятора РС- 1-300 (у комплект постачання не входить). До одного такого регулятора можна одночасно підключити декілька вентиляторів. У такому разі необхідно дотримуватися правила сумарна потужність цих вентиляторів не повинна перевищувати 300 Вт.
Автоматичний блок управління
- За допомогою електронного блоку управління БУ- 1-60 (див. Електричне приладдя). Блок управління поставляється окремо.
Як встановити вентилятор
- Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 150 мм. Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів.
- Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальній установці необхідно передбачити захист від попадання конденсату або опадів.
- Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.
Приклади монтажу Вентс Квайтлайн
Паспорт та інструкція
(інструкція у форматі pdf, відкриється при натисканні на зображення)
