Опис

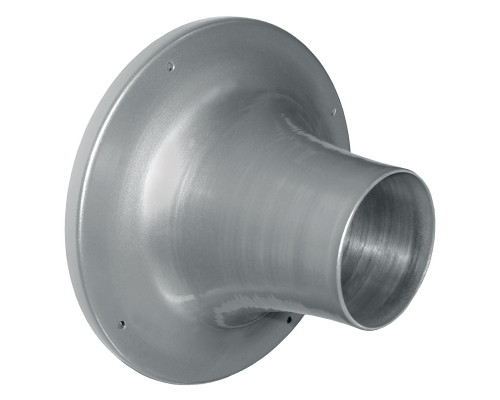

Дифузор сопловий Вентс СД 200 використовується в системах вентиляції і кондиціонування для подання припливного повітря на значну відстань за рахунок високої швидкості припливного струменя. Максимальна витрата повітря 560 м3/год, максимальна швидкість повітря 17 м/с. Такі вентиляційні припливні решітки використовують для вентиляції приміщень великого об'єму комерційного або промислового призначення з високими стелями.
Конструкція
Виготовлені з анодованого алюмінію, для кріплення до повітроводів передбачені фальці з отворами. Струмінь припливного повітря, рухаючись у вентильованій зоні, зменшує свою швидкість, міняє температуру і відхиляється вгору, якщо це тепле повітря або вниз, якщо це холодне повітря.
Характеристики
| Мінімальна швидкість потоку повітря, м/с | 3 |
| Максимальна швидкість потоку повітря, м/с | 17 |
| Мінімальна витрата повітря, м3/год | 99 |
| Максимальна витрата повітря, м3/год | 560 |
| Площа живого перерізу, м2 | 0,0092 |
Розміри
| D1 | D2 | D3 | L |
| 108 | 241 | 265 | 153 |
Монтаж
Сопла встановлюють в повітроводи круглого або прямокутного перерізу. Для регулювання повітря, що проходить через сопла, рекомендується встановлювати дросель-клапан(замовляється окремо).
Приклад монтажу з круглим повітроводом
Приклад монтажу дифузора на прямокутному повітроводі
