Описание

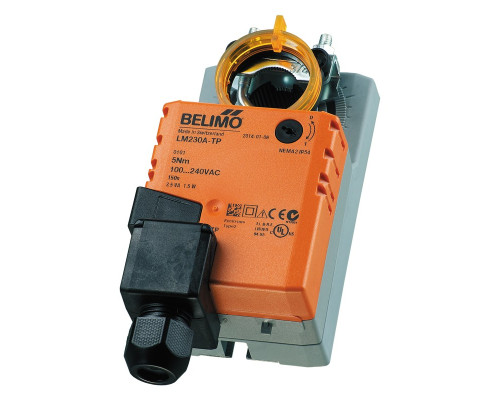

Электропривод для вентиляции Belimo LM230A используется для управления воздушным заслоном с площадью сечения не более 1 м2 в системах вентиляции и кондиционирования. Усилие этого привода составляет 5 Нм.
Конструкция
Устройство устанавливается на вал заслонки. Привод оснащен фиксатором, который препятствует его вращению. При работе электропривод автоматически останавливается, достигнув крайнего положения. При нажатии на кнопку корпуса, зубчатый редуктор выводится из зацепления и заслонкой можно управлять вручную. Угол поворота настраивается с помощью механических упоров.
Технические характеристики
| Параметр | Величина |
| Оборотный момент, Нм | 5 (при номинальном напряжении) |
| Площадь заслонки, м2 | 1 |
| Время поворота, секунд | 150 |
| Напряжение питания | 230 АС 50/60 Гц |
| Диапазон номинального напряжения, В | 85-265, 50-60 Гц |
| Расчетная мощность, ВА | 4 |
| Потребляемая мощность, Вт | 1,5 |
| Потенциометр обратной связи | встроенный 5 кОм ± 5% |
| Соединительный кабель, мм2 | длина 1 м, 3х0,75 |
| Направление поворота | выбирается переключением |
| Максимальный угол поворота,° | 95 |
| Ручное управление | с помощью нажатия кнопки |
| Индикация положения | механическая |
| Уровень шума, дБА | 35 |
| Класс защиты | III (для низкого напряжения) II (все изолировано) |
| Степень защиты | IP54 |
| Температура эксплуатации, °C | от -30 до +50 |
| Относительная влажность, % | 5-95, без конденсации |
| Вес, кг | 0,6 |
Размеры
Управление
Управление регулирующей заслонкой обеспечивает 3-х точечная схема. Открытие или закрытие заслонки обеспечивается управлением по однопроводной схеме.
Схема подключения
Однопроводное управление
Двухпроводное управление
Гарантия
Гарантийный срок на сервопривод для воздушной заслонки составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использование устройства не по назначению, самостоятельные модификации или ремонт.
