Описание

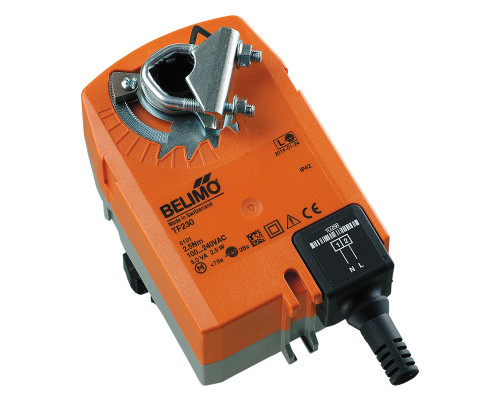

Электропривод вентиляции Belimo TF230 с поворотной пружиной используется для управления воздушным заслоном с площадью сечения не более 0,4 м2 в системах вентиляции и кондиционирования. Усилие этого привода составляет 2 Нм.
Конструкция
Привод оборудован поворотной пружиной, которая сводит с поворотом заслонки в рабочее положение. При отключении подачи питания на привод, заслонка автоматически возвращается в начальное положение. Такие приводы используются в случаях, когда необходимо обеспечить защиту от обмерзания теплообменников в случае отключения питания.
Привод устанавливается на вал заслонки. Обеспечен фиксатором, который предотвращает его вращение. Предусмотрена настройка угла поворота с помощью механического упора.
Технические характеристики
| Параметр | Величина |
| Оборотный момент, Нм | 2 (при номинальном напряжении) |
| Площадь заслонки, м2 | 0,4 |
| Время поворота (двигатель/пружина), секунд | 40...75 (0...2 Нм) / ~ 25 при - 20...50 °С |
| Напряжение питания | 230 AC 50/60 Гц |
| Диапазон номинального напряжения, В | 86-265, 50-60 Гц |
| Расчетная мощность, ВА | 4 (макс. l150 мА при t=10 мс) |
| Потребляемая мощность при движении/при удержании, Вт | 2/ 1,3 |
| Соединительный кабель, мм2 | длина 1 м, 2х0,75 |
| Направление поворота | выбирается установкой L/R |
| Максимальный угол поворота° | 95 (настраивается 37...100% с помощью механического упора) |
| Уровень шума, дБА | 50/~62 |
| Класс защиты | III (для низкого напряжения) II (все изолировано) |
| Степень защиты | IP42 (установка кабелем вниз) |
| Температура эксплуатации, °C | от - 30 до +50 |
| Относительная влажность окружающей среды, % | 95, без конденсации |
| Масса, кг | 0,6 |
Размеры
Схема подключения
Гарантия
Гарантийный срок на сервопривод для воздушного заслонки составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использование устройства не по назначению, самостоятельные модификации или ремонт.
