Описание

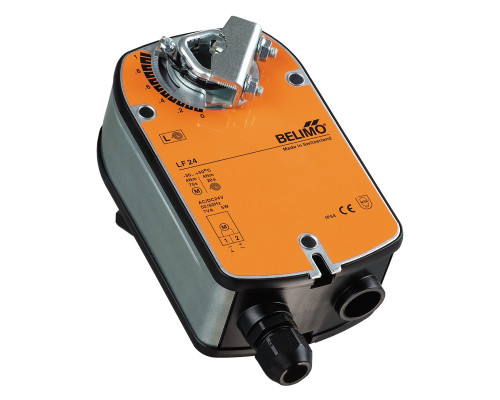

Привод вентиляции Belimo LF24 с поворотной пружиной используется для управления воздушным заслоном с площадью сечения не более 0,8 м2 в системах вентиляции и кондиционирования. Усилие этого привода составляет 4 Нм.
Конструкция
Привод оснащен поворотной пружиной, которая возвращает заслонку в рабочее положение. При отключении подачи питания на привод, заслонка автоматически возвращается в начальное положение. Такие приводы используются в случаях, когда необходимо обеспечить защиту от обмерзания теплообменников в случае отключения питания.
Привод устанавливается на вал заслонки. Обеспечен фиксатором, который предотвращает его вращение. Предусмотрена настройка угла поворота с помощью механического упора.
Технические характеристики
| Параметр | Величина |
| Оборотный момент, Нм | 4 (при номинальном напряжении) |
| Площадь заслонки, м2 | 0,8 |
| Время поворота (двигатель/пружина), секунд | 40...75 (0...4 Нм) / ~ 20 при - 20...50 °С |
| Напряжение питания | 24 AC 50/60 Гц, 24 DC |
| Диапазон номинального напряжения, В | 19,2...28,8 AC 21,6...28,8 DC |
| Расчетная мощность, ВА | 7 (макс. l 5.8 А при t=5 мс) |
| Потребляемая мощность при движении/при удержании, Вт | 5 / 2.5 |
| Соединительный кабель, мм2 | длина 1 м, 2х0,75 |
| Направление поворота | выбирается установкой L/R |
| Максимальный угол поворота° | 95 (настраивается 37...100% с помощью механического упора) |
| Уровень шума, дБА | 50/~62 |
| Класс защиты | III (для низкого напряжения) II (все изолировано) |
| Степень защиты | IP54 (установка кабелем вниз) |
| Температура эксплуатации, °C | от - 30 до +50 |
| Относительная влажность окружающей среды, % | 95, без конденсации |
| Масса, кг | 1,4 |
Размеры
Схема подключения
Гарантия
Гарантийный срок на сервопривод для воздушного заслонки составляет 12 месяцев с даты продажи. Поставщик не несет ответственности за механические повреждения, использование устройства не по назначению, самостоятельные модификации или ремонт.
