Описание
Регулятор мощности симисторный Вентс РНС-25 используется для плавного регулирования мощности нагревателя мощностью до 75 кВт в системе приточной вентиляции. Регулятор может подключаться к однофазным или двухфазным нагревателям. Эта модель может регулировать три ступени нагрева нагревателя.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 230/400 |
| Максимальный ток нагрузки, А | 120 |
| Мощность нагревателя, кВт | 75 |
| Напряжение схемы управления, В | 230 |
| Номинальный ток предохранителя платы управления, А | 0,5 |
| Площадь поперечного сечения входного контакта винтового клеммника, мм2 | 4...10 |
| Класс защиты | IP54 |
| Время регулирования (фиксированное), с | 0,1 |
| Длительность цикла (регулируется), с | 1...10 |
| Индикация | Индикатор напряжения, работы, аварии |
| Тип датчика температуры | LM 60 |
| Параметры входного сигнала (постоянный ток), В | 0...10 |
| Диапазон устанавливаемой температуры, °С | от -30 до +30 |
| Диапазон температуры около устройства, °С | +5...+40 |
| Габаритные размеры, мм | 170х255х140 |
| Вес, кг | 1,2 |
Конструкция и управление

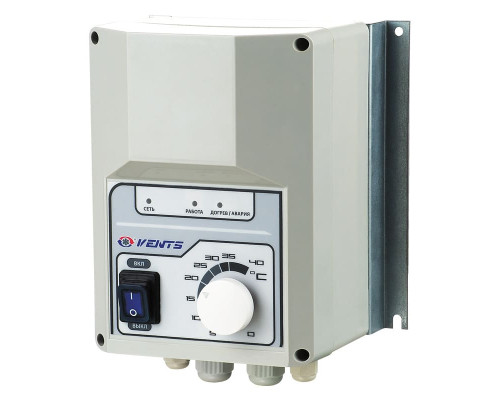

Корпус устройства выполнен из огнестойкого пластика. На панели расположена кнопка включения/выключения, ручка регулировки температуры и индикаторы.
- Кнопка включения/выключения
- Ручка регулировки температуры нагрева от -30°С до +30°С
- Индикаторы.
Регулировка температуры происходит с помощью пропорционального включения и выключения полной нагрузки в соответствии с заданной температурой нагрева. В этой модели предусмотрено управление тремя ступенями нагрева.
Первый ступень регулируется плавно, вторая и третья ступенчато.
Для защиты от перегрева нагреватель должен быть оборудован двумя встроенными термоконтактами: с температурой срабатывания +50°С с автоматическим перезапуском, также датчиком с температурой срабатывания +90°С с ручным перезапуском.
Температура устанавливается с помощью встроенного потенциометра или с помощью внешнего контроллера устройства с сигналом управления 0...10 В для пропорционального нагрева температуры в канале.
Канальный датчик должен быть установлен за нагревателем по направлению движения воздуха, на расстоянии не менее 50 см от нагревателя.
Если регулятор работает в режиме поддержки мощности нагрева, то установка канального датчика не требуется, а мощность нагрева регулируется от 0 до 100% с помощью сигнала управления 0-10 В.
Схема внешних подключений
Схема подключения устройств управления
Монтаж
Симисторный регулятор мощности крепится на стену и подключается в соответствии со схемой подключения. При выборе места установки необходимо учитывать, что для работы устройства нужна свободная рециркуляция воздуха. Не допускается установка регулятора в месте размещения приборов отопления или других источников тепла.
