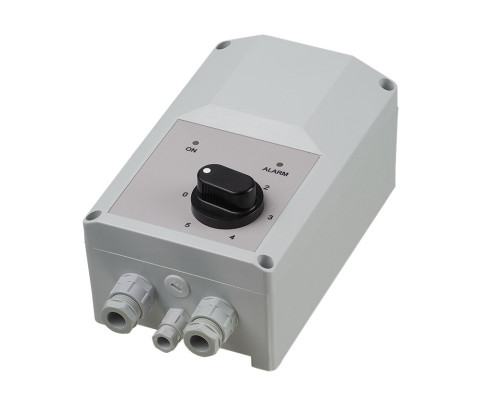

Регулятор РСА5Д-1,5-Т

Трехфазный регулятор скорости вентилятора Вентс РСА5Д-1,5-Т используется для постепенного изменения производительности систем вентиляции на основе вентилятора с трехфазным электродвигателем.

Конструкция и управление

Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В. Регулятор оснащен ручкой переключения скоростей лампой индикации работы и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное оборудование защиты электродвигателя, которое прекращает подачу электричества при срабатывании термоконтакта в электродвигателе вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям. В качестве дополнительных функций регулятор имеет клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).

Монтаж

Установка регулятора осуществляется внутри помещений. Монтаж необходимо делать с учетом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочее положение регулятора - вертикальное. Не устанавливайте трехфазный регулятор скорости над отопительными приборами и в зонах с плохой конвекцией воздуха.

Технические характеристики

Схема подключения

Паспорт регулятора
