Описание

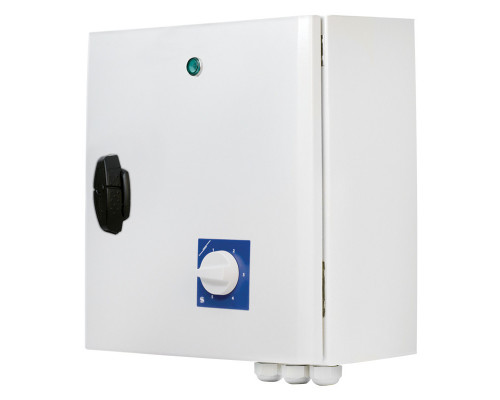

Трехфазный регулятор скорости вентилятора Вентс РСА5Д-5,0-М используется для постепенного изменения производительности систем вентиляции на базе вентилятора с трехфазным электродвигателем.
Конструкция и управление
Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В. Регулятор оснащен ручкой переключения скоростей лампой индикации работы и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное оборудование защиты электродвигателя, которое прекращает подачу электричества при срабатывании термоконтактов электродвигателя вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям. В качестве дополнительных функций регулятор имеет клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
Монтаж
Установка регулятора осуществляется внутри помещений. Монтаж необходимо делать с учетом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочее положение регулятора - вертикальное. Не устанавливайте трехфазный регулятор скорости над отопительными приборами и в зонах с плохой конвекцией воздуха.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 400 |
| Габариты АхВхС, мм | 305х200х180 |
| Номинальный ток, А | 5 |
| Максимальная температура окружающего воздуха, С | +5...+35 |
| Защита, класс | IP 44 |
Схема подключения
Паспорт регулятора
Инструкция в формате pdf, откроется в новой вкладке
