Описание

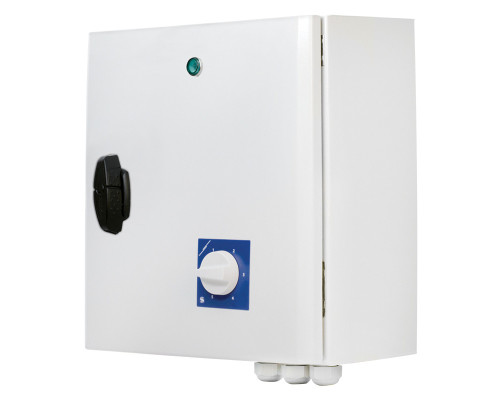

Регулятор скорости вентилятора трехфазный РСА5Д-12,0-М используется для постепенного изменения производительности систем вентиляции на основе вентилятора с трехфазным электродвигателем.
Конструкция и управление
Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В. Регулятор оснащен ручкой переключения скоростей лампой индикации работы и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное оборудование защиты электродвигателя, которое прекращает подачу электричества при срабатывании термоконтактов электродвигателя вентилятора. Повторное включение происходит после возвращения температуры двигателя до рабочих значений. В качестве дополнительных функций регулятор имеет клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
Монтаж
Установка регулятора осуществляется внутри помещений. Монтаж необходимо делать с учетом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора - вертикальная. Не устанавливайте трехфазный регулятор скорости над отопительными приборами и в зонах с плохой конвекцией воздуха.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 400 |
| Габариты АхВхС, мм | 425х300х250 |
| Номинальный ток, А | 12 |
| Максимальная температура окружающего воздуха, С | +5...+35 |
| Защита, класс | IP 44 |
Схема подключения
Паспорт регулятора
Инструкция в формате pdf, откроется в новой вкладке
Габариты и вес
