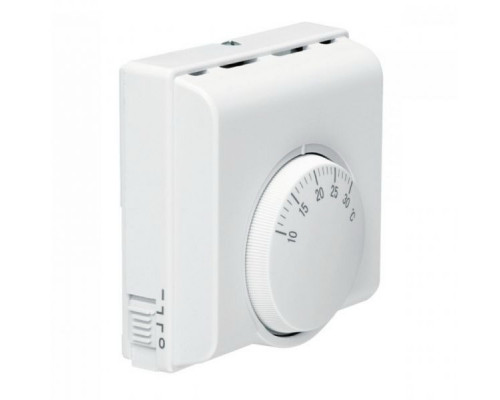

Регулятор температуры РТ-10 для вентиляции представляет собой электрический термостат и применяется для контроля поддерживаемой в помещении температуры и управления системами вентиляции, отопления и кондиционирования.
Конструкция и принцип работы
Корпус выполнен из высококачественного пластика. Терморегулятор при понижении или повышении измеряемой температуры от установленного значения, может размыкать или замыкать контакты (алгоритм работы выбирается при подключении). Температурный диапазон регулирования от +10 до +30°С.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 230 |
| Габариты АхВхС, мм | 84х84х35 |
| Максимальная температура окружающей среды, С | 40 |
| Защита, класс | IP 40 |
Схема подключения
Вентилятор работает до момента достижения температурного порога, заданного в термостате*.
Схема 1.
Вентилятор работает с момента достижения температурного порога, заданного в термостате**.
Схема 2.
* - максимальный ток активной нагрузки не более 10А;
- максимальный ток индуктивной нагрузки не более 3А.
** - максимальный ток активной нагрузки не более 6А;
- максимальный ток индуктивной нагрузки не более 2А.
Монтаж
Термостат предназначен для настенного монтажа внутри помещений. Рекомендуемая высота установки 1,5 м от уровня пола. Не рекомендуется устанавливать термостат рядом с окнами, дверями, приборами отопления.
Паспорт регулятора
(инструкция в формате PDF, нажмите на изображение)
