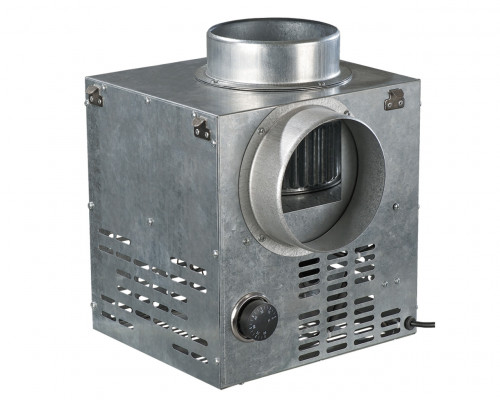

Каминный вентилятор Вентс КАМ 140 предназначен для подачи теплого воздуха от камина в другие помещений. Вентилятор оборудован термостатом, который включает вентилятор, когда температура воздуха возле камина достигает заданного уровня, и выключает вентилятор, когда температура падает ниже заданного значения. Данная модель предназначена для подсоединения к воздуховоду 140 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,82 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 110 |
| Производительность, м3/ч | 480 |
| Скорость вращения, мин-1 | 1290 |
| Уровень шума на расстоянии 3 м, дБ(А) | 42 |
| Максимальная температура перемещаемого воздуха, С | 150 |
| Вес, кг | 5.7 |
| Защита, класс | IPХ2 |
| Размер патрубка, мм | 140 |
Габаритные размеры
| Размеры | D | B | L | H | H1 | P |
| мм | 139 | 285 | 300 | 350 | 300 | 50 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он будет включаться и выключаться. Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, которая создается в теплообменном кожухе камина.
Двигатель
При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50Гц. Класс изоляции – F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель вынесен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками. Для достижения большего срока эксплуатации применяются подшипники качения. Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительной крыльчаткой для обдува и охлаждения.
Регулировка скорости
Регулировка вентилятора может быть как плавной, так и ступенчатой; осуществляется с помощью тиристора или автотрансформатора. Устройства регулировки скорости в поставку не входят.
Таблица совместимости тиристорных регуляторов с вентиляторами
Монтаж
Вентилятор каминный предназначен для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также нужно предусмотреть доступ для обслуживания вентилятора.
От вентилятора в каждую отапливаемую комнату монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.
Опции к вентиляторам
ФФК - съемный металлический фильтр для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем фильтра для очистки.
Принцип работы вентилятора
Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.
Принцип работы вентилятора с фильтробоксом
Когда температура воздуха в околокаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.
Пример установки и работы вентилятора с фильтром
Пример установки и работы вентиляторов КАМ с фильтром ФФК в системе камина.
Паспорт вентилятора
Особенности
Характеристики
Габариты и вес
