Описание

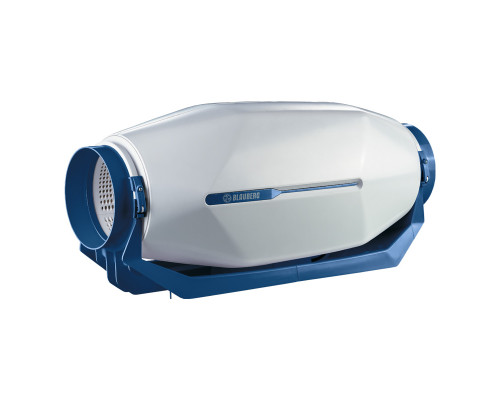

Канальный вентилятор Blauberg inWave 150/160 используется для приточной или вытяжной вентиляции помещений разного назначения. Устанавливается в закрытых помещениях, способен перемещать воздух с максимальной производительностью 540 м3/час и температурой до +55°С. Корпус изготовлен из пластика, внутреннее пространство изолировано минеральной ватой толщиной 50 мм. Вентилятор канальный оснащен трехскоростным однофазным электродвигателем. При необходимости производительность можно регулировать ступенчато или плавно. Соединяются с воздуховодами или другими элементами вентиляции с диаметром 150 или 160 мм.
Используются для вентиляции помещений с повышенными требованиями к шуму, уровень шума на минимальной скорости не превышает 20 дБА.
Технические характеристики
Параметр | Величина | ||
| min | mid | max | |
| Напряжение, В | 220 | ||
| Частота тока, Гц | 50 | ||
| Потребляемая мощность, Вт | 25 | 46 | 51 |
| Производительность, м3/час | 242 | 320 | 540 |
| Ток, А | 0,2 | 0,21 | 0,24 |
| Скорость вращения, об/мин | 1982 | 2374 | 2738 |
| Уровень шума на расстоянии 3 м, дБ(А) | 20 | 26 | 33 |
| Максимальная температура перемещаемого воздуха, С | 55 | ||
| Вес, кг | 5,00 | ||
| Защита, класс | IPХ4 | ||
| Размер патрубка, мм | 150/160 | ||
Габаритные размеры
| Размеры | ∅D | Н | Л | Ш |
| мм | 149 | 273 | 606 | 253 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из пластика, заполнен минеральной ватой толщиной 50 мм. Внутренняя часть корпуса перфорирована для снижения уровня шума.
Лопасть смешанного типа выполнена из пластика, особая аэродинамическая форма позволяет развивать приемлемую производительность с достаточно высоким давлением.
Подключение напряжения производится на корпусе в герметичном клеммном ящике.
Двигатель
Используется однофазный трехскоростной двигатель на подшипниках скольжения. Для защиты от перегрузок двигатели вентиляторов оснащены термозащитниками. Класс защиты двигателя - IPX4.
Регулирование скорости
Управление двигателем осуществляется с помощью внешнего переключателя скоростей (приобретается отдельно). При необходимости плавного регулирования скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.
Если нужно ступенчатое регулирование скорости, то подойдет регулятор П3-1-300. С его помощью также можно, помимо регулирования производительности вентилятора, одновременно включать или выключать освещение.
Монтаж
Вентиляторы могут крепиться к стене, потолку или на полу. Монтаж осуществляется с помощью монтажной пластины на корпусе вентилятора. Для уменьшения нагрузки на вентилятор желательно с торца всасывания вентилятора оставить прямой участок воздуховоду длиной не менее трех диаметров.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
