Описание

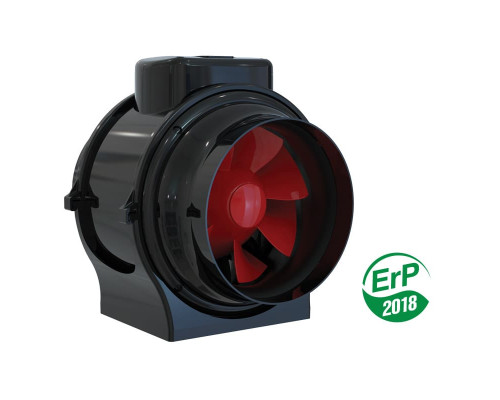

Канальный вентилятор Вентс БУСТ 250 является вентилятором смешанного типа в пластиковом корпусе. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 1715 м3/час, максимальная температура перемещаемого воздуха до +55°С. Совместим с воздуховодами или другими элементами вентиляции диаметром 250 мм.
Используется трехскоростной двигатель. Пластиковый корпус не подвержен коррозии, такие вентиляторы канальные целесообразно применять для вентиляции помещений с повышенным уровнем влажности.
Технические характеристики вентилятора
| Величина | |||
| Скорость | мин | средн. | макс. |
| Напряжение, В | 230 | ||
| Частота тока, Гц | 50 | ||
| Мощность, Вт | 144 | 173 | 188 |
| Производительность, м3/час | 1038 | 1447 | 1715 |
| Ток, А | 0,70 | 0,81 | 0,84 |
| Скорость оборотов, об/мин | 2292 | 2626 | 2876 |
| Уровень шума на расстоянии 3 м, дБ(А) | 39 | 41 | 43 |
| Диапазон температур перемещаемого воздуха, °С | -25...+55 | ||
| Защита, класс | IPХ4 | ||
| Размер патрубка, мм | 250 | ||
Габаритные размеры
| Размеры | A | ∅D | D1 | H |
| мм | 293 | 249 | 327 | 342 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус выполнен из полимера, внешняя часть укреплена металлическим корпусом. Лопасть также изготовлена из полимера. Специальная форма лопастей обеспечивает высокое давление и производительность по сравнению с осевыми вентиляторами. Питание подключается через герметичный клеммный ящик на корпусе.
Двигатель
Вентилятор канальный оснащен четырехполюсным однофазным трехскоростным электродвигателем.
Как подключить и регулировать скорость
Вентилятор подключается через клеммный ящик на корпусе согласно схеме подключения. Включать вентилятор можно подавая напряжение поочередно на одну из трех клемм скоростей согласно схеме ниже.
Для этой задачи подойдет любой выключатель, способный обеспечить данную схему подключения.
Также Вентс предлагает регуляторы скорости, которыми можно включать, выключать и выбирать необходимую производительность. Все регуляторы покупаются отдельно.
Регулирование скорости
Регулятор П3-5,0 позволяет выбирать между минимальной, средней и максимальной скоростью.
Также можно использовать тиристорный регулятор РС-1-300.
Регулятор может:
- включать вентиляторы
- выключать вентилятор
- плавно регулировать производительность вентилятора
Регуляторы покупаются отдельно.
Монтаж
Вентилятор устанавливается в помещении с температурой окружающего воздуха не менее 1°С и не более 40°С.
Допускается горизонтальный или вертикальный монтаж до поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется с помощью монтажной пластины на корпусе.
При монтаже необходимо оставить прямые участки воздуховодов перед и после вентилятора. На стороне всасывания и нагнетания воздуха оставить не менее 3 диаметров.
Электрическое подключение и установка должны выполняться согласно рекомендациям, указанным в паспорте.
Паспорт вентилятора
(руководство пользователя в формате pdf, откроется в новой вкладке)
