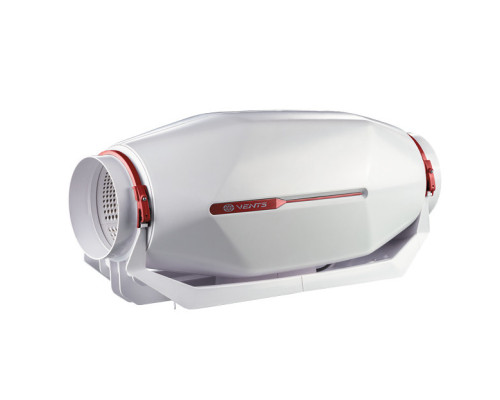

Канальный вентилятор Вентс Стрим 150/160 ЕС

Канальный вентилятор Вентс Стрим 150/160 ЕС предназначен для вентиляции закрытых помещений разного назначения, выполняя функции приточного или вытяжного вентиляционного устройства. Он может перемещать воздух с максимальной производительностью 600 м³/час при температуре до +55°C.

Корпус вентилятора изготовлен из пластика, а внутреннее пространство утеплено минеральной ватой толщиной 50 мм. Он оснащен однофазным трехскоростным электродвигателем, который можно регулировать пошагово или плавно для достижения необходимой производительности вентиляции. Подключается к вентиляционным каналам или другим вентиляционным элементам диаметром 150 мм или 160 мм.

Он подходит для помещений с высокими требованиями к шуму, так как уровень шума на минимальной скорости не превышает 38 дБА.

Технические характеристики

Параметр	Величина
	150	160
Напряжение, В	220
Частота тока, Гц	50
Потребляемая мощность, Вт	55	55
Производительность, м3/час	600	600
Ток, А	0,49	0,49
Уровень шума на расстоянии 3 м, дБ(А)	38	38
Максимальная температура перемещаемого воздуха, С	55
Вес, кг	5.00
Защита, класс	IPХ4

Габаритные размеры

Размеры	∅D	B	L	H
мм	150/160	253	606	273

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора изготовлен из пластика и заполнен минеральной ватой, внутренняя часть корпуса перфорирована для снижения уровня шума.

Напряжение подключается к герметичному клеммному ящику на корпусе. К патрубкам может быть подключены воздуховоды 150 мм или 160 мм (с помощью соединителя, идет в комплекте).

Двигатель

ЕС-двигатель постоянного тока находит свое применение в современных системах вентиляции, выступая надежным и эффективным решением. Это последнее поколение двигателей, которое отличается высоким технологическим уровнем и оптимальными показателями работы.

Вот несколько весомых преимуществ:

1. Улучшенные характеристики: Благодаря новейшим технологиям, они обладают отличными показателями производительности и давления, что обеспечивает оптимальный расход воздуха в системах вентиляции.
2. Высокий КПД: Эффективность преобразования энергии достигает 90%, что обеспечивает экономию электроэнергии.
3. Точная регулировка скорости: позволяют регулировать скорость вращения в широком диапазоне, обеспечивая тем самым точное управление потоком воздуха в соответствии с потребностями вентиляционной системы.

Кроме того, стоит отметить, что ЕС-моторы отличаются длительным сроком службы и обеспечивают стабильную работу вентиляционных систем независимо от внешних условий. Современные конструктивные решения и использование высококачественных материалов обеспечивают надежность и долговечность данного типа оборудования.

Как управлять

Управление вентилятором осуществляется внешним управляющим сигналом 0-10 В. При его изменении вентилятор меняет скорость вращения и, как следствие, производительность.

Для включения и управления таким вентилятором необходимо:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.
• контроллер с управляющим сигналом

Регулятор устанавливается в обычную монтажную коробку и может:

• включать вентиляцию и выключать ее
• плавно изменять производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление через ПК

Вентилятор можно интегрировать в унифицированную компьютерную систему управления ("умный дом"), которая позволяет администрировать работу системы вентиляции. С помощью специального ПО* можно управлять работой вентиляторов, задавать режим их работы, объединять их в общую сеть, диагностировать заранее возможные неисправности.

*ПО и контроллер покупаются отдельно, настройка работы такой системы выполняется специалистами по автоматизации вентиляционных систем.

Монтаж

Вентилятор канальный можно закрепить на стене, потолке или полу с помощью монтажной пластины на корпусе вентилятора. Чтобы уменьшить нагрузку на вентилятор, рекомендуется оставить прямой участок воздуховода длиной не менее трех диаметров на стороне всасывания вентилятора.

Гарантия

Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Паспорт

(руководство пользователя в формате pdf, откроется в новой вкладке)
