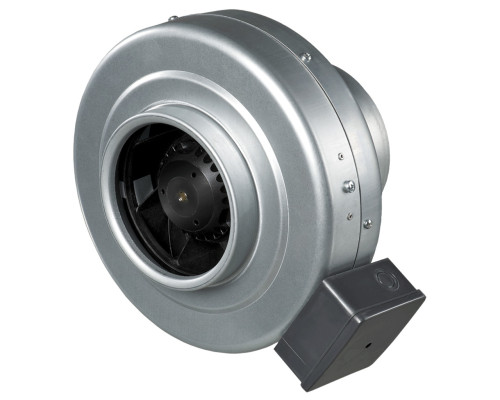

Канальный вентилятор Вентс ВКМц 160

Канальный вентилятор Вентс ВКМц 160 используется как в приточных, так и в вытяжных системах вентиляции помещений различного назначения. Возможна установка вентиляторов на наружные стены. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты(ВКМц...Б).

Вентиляторы этой серии оснащены немецкими двигателями, довольно хорошо себя зарекомендовали на рынке. Для работы в вытяжной и приточной системе вентиляции рекомендуем использовать обратный клапан КОМ 160 для предотвращения обратного тяги. Вентилятор поставляется с крепежными кронштейнами.

Технические характеристики вентилятора

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может оснащаться шнуром питания с разъемом(ВКМц...Р). Корпус вентилятора незакрашенный.

Двигатель

В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Немецкий двигатель Blauberg оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации(40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможно использование регулятора скорости(поставляется отдельно) РС-1-300. С помощью этого вентилятора можно осуществлять включение, выключение вентилятора и его регулирование.

Монтаж

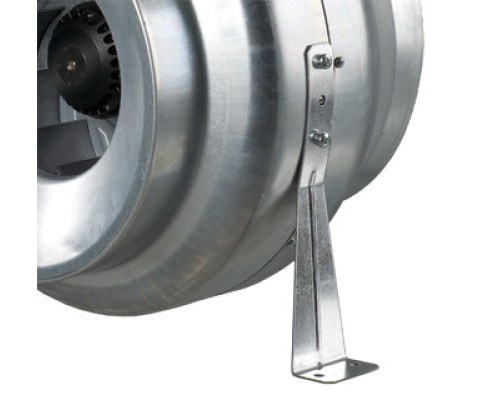

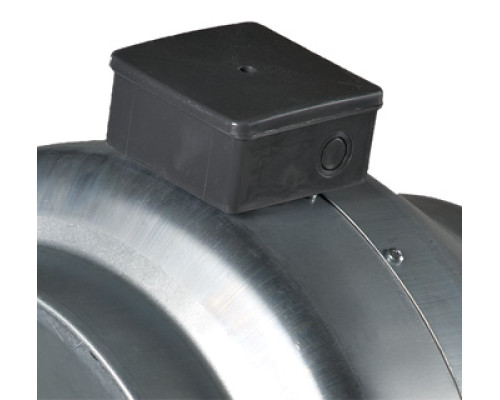

Канальный вентилятор можно устанавливать под любым углом к его оси. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке. Рекомендуется использование отдельного автомата. Рекомендуемый номинальный ток автомата - 1 А. Сечение проводов питания - 0,75 мм. Наклейка с изображением клемм находится внутри коробки.

При монтаже вентилятора на улице рекомендуется установка защитного козырька над местом монтажа вентилятора. Если этот вариант защиты невозможен, рекомендуется при горизонтальной установке вентилятора со стороны всасывания установить воздуховод длиной не менее одного метра.

Пример монтажа вентилятора

В этой схеме вытяжной вентиляции помещения кафе вентилятор монтируется к стене внутри помещения в межстеллажном пространстве(между капитальной и подшивкой потолка). Для предотвращения перетекания воздуха с улицы при неработающем вентиляторе устанавливается обратный клапан такого же сечения(на схеме не изображен).

Удаление воздуха из помещения осуществляется через систему воздуховодов с решетками круглого сечения - анемостатами. Регулирование расхода воздуха через каждую решетку производится путем регулирования заслонки на анемостате. На улице устанавливается либо наружная решетка либо вытяжная крышка.

Если вентилятор планируется использовать как приточный, необходимо предусмотреть фильтрацию воздуха и его нагрев в холодный период года. Для этой задачи используют фильтр и нагреватель. Фильтры могут быть кассетными или карманными. Регулирование мощности электрического нагревателя выполняет система автоматики или встроенный блок управления нагревом (серия электрических нагревателей Вентс НК..У).

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение гарантийного срока, который составляет 24 месяца. Для обеспечения гарантии необходимо хранить товарный чек и паспорт вентилятора.

В случае неисправности работы вентилятора по вине производителя в течение гарантийного срока, в соответствии с законом Украины, покупатель имеет право на замену вентилятора на предприятии изготовителя.

После окончания гарантийного срока при поломке вентилятора производитель принимает вентилятор на ремонт, оплачиваемый отдельно.

Документация

Паспорт вентилятора

Доставка

Магазин Вентс осуществляет доставку оборудования в любой населенный пункт Украины, где работают перевозчики. До пункта перевозчика доставка бесплатная. Также по городу Киеву на этот вентилятор распространяется бесплатная доставка при оплате наличными.
