Описание

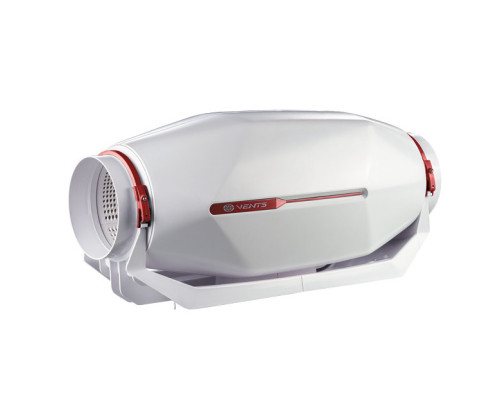

Канальный вентилятор Вентс Стрим 100/125 предназначен для вентиляции закрытых помещений разного назначения, выполняя функции приточного или вытяжного вентиляционного устройства. Он может перемещать воздух с максимальной производительностью 220 м3/час (или 320 м3/час для канала диаметром 125 мм) при температуре до +55°C.
Корпус вентилятора изготовлен из пластика, а внутреннее пространство утеплено минеральной ватой толщиной 50 мм. Он оснащен однофазным трехскоростным электродвигателем, который можно регулировать шаг за шагом или плавно для достижения необходимой производительности вентиляции. Подключается к вентиляционным каналам или другим вентиляционным элементам диаметром 100 мм или 125 мм.
Он подходит для помещений с высокими требованиями к шуму, поскольку уровень шума на минимальной скорости не превышает 19 дБА.
Технические характеристики
Трубка 100 мм
Параметр | Величина | ||
| min | mid | max | |
| Напряжение, В | 220 | ||
| Частота тока, Гц | 50 | ||
| Потребляемая мощность, Вт | 28 | 31 | 32 |
| Производительность, м3/час | 114 | 147 | 220 |
| Ток, А | 0.13 | 0.14 | 0.15 |
| Скорость вращения, об/мин | 1568 | 1952 | 2362 |
| Уровень шума на расстоянии 3 м, дБ(А) | 19 | 23 | 27 |
| Максимальная температура перемещаемого воздуха, С | 55 | ||
| Вес, кг | 5.05 | ||
| Защита, класс | IPХ4 | ||
| Размер трубки, мм | 100 | ||
Трубка 125 мм
Параметр | Величина | ||
| min | mid | max | |
| Напряжение, В | 220 | ||
| Частота тока, Гц | 50 | ||
| Потребляемая мощность, Вт | 31 | 33 | 34 |
| Производительность, м3/час | 164 | 216 | 320 |
| Ток, А | 0,14 | 0,14 | 0,16 |
| Скорость вращения, об/мин | 1552 | 1952 | 2356 |
| Уровень шума на расстоянии 3 м, дБ(А) | 20 | 22 | 28 |
| Максимальная температура перемещаемого воздуха, С | 55 | ||
| Вес, кг | 5,00 | ||
| Защита, класс | IPХ4 | ||
| Размер трубки, мм | 125 | ||
Габаритные размеры
Трубка 100 мм
| Размеры | ∅D | B | L | H |
| мм | 100 | 253 | 752 | 273 |
Трубка 125 мм
| Размеры | ∅D | B | L | H |
| мм | 125 | 253 | 679 | 273 |
Диаграмма аэродинамических характеристик
Модель с трубкой 100 мм
Модель с трубкой 125 мм
Конструкция
Корпус вентилятора изготовлен из пластика и заполнен минеральной ватой, внутренняя часть корпуса перфорирована для снижения уровня шума.
Напряжение подключается к герметичному клеммному ящику на корпусе. К патрубкам может быть подключены воздуховоды 100 мм или 125 мм (с помощью соединителя, идет в комплекте).
Двигатель
Однофазный двигатель является трехскоростным и оснащен подшипниками скольжения. Для защиты от перегрузки двигатель вентилятора оснащен термозащитами и имеет класс защиты двигателя IPX4.
Регулирование скорости
Мотором можно управлять с помощью переключателя скорости (продается отдельно). Для плавного регулирования скорости до клемм максимальной скорости двигателя можно подключить тиристорный регулятор РС-1-300
Если нужно ступенчатое регулирование скорости, то подойдет регулятор П3-1-300. С его помощью также можно, помимо регулирования производительности вентилятора, одновременно включать или выключать освещение.
Монтаж
Вентилятор канальный можно закрепить на стене, потолке или полу с помощью монтажной пластины на корпусе вентилятора. Чтобы уменьшить нагрузку на вентилятор, рекомендуется оставить прямой участок воздуховода длиной не менее трех диаметров на стороне всасывания вентилятора.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Паспорт
(руководство пользователя в формате pdf, откроется в новой вкладке)
Габариты и вес
