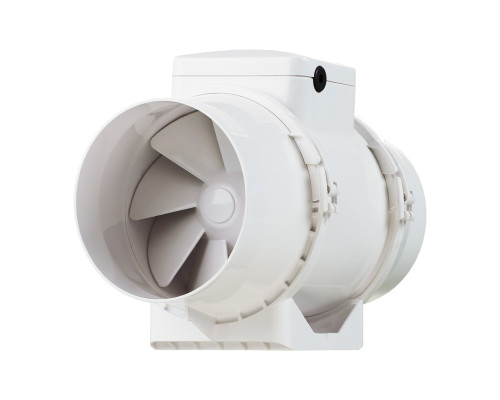

Канальный вентилятор Вентс ТТ 200

Канальный вентилятор Вентс ТТ 200* в пластиковом корпусе для систем вентиляции с круглыми воздуховодами.

Вентиляторы Вентс ТТ объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используется в приточно-вытяжных системах вентиляции, которая требует высокого давления, мощного воздушного потока и низкого уровня шума. Совместим с воздуховодами диаметром 200 мм.

*Этот товар заводом не выпускается, доступна замена - вентилятор Вентс ТТ ПРО 200

Вентиляторы являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а также для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и так далее. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор канальный, который соответствует вашим требованиям.

Технические характеристики вентилятора

Параметр	Величина
	min	max
Напряжение, В	230
Частота тока, Гц	50
Потребляемая мощность, Вт	90	125
Производительность, м3/час	830	1040
Ток, А	0,4	0,55
Скорость вращения, об/мин	2045	2510
Уровень шума на расстоянии 3 м, дБ(А)	45	52
Максимальная температура перемещаемого воздуха, С	60
Вес, кг	6,4
Защита, класс	IPХ4
Размер патрубка, мм	200

Габаритные размеры вентилятора

Размеры	∅D	∅D1	В	Н	L
мм	199	209	239	261	295

Диаграмма аэродинамических характеристик

Конструкция

Корпусы вентиляторов Вентс ТТ 200 изготавливаются из высококачественных и высокопрочных материалов: ABS-пластика (модель 100-200) и полипропилена сниженной горючести (модель 250-315). Блок двигателя с лопастями и клеммным ящиком крепится к корпусу вентилятора с помощью специальных хомутов на зажимах, разработанных таким образом, что его демонтаж можно легко сделать без специальных навыков и инструментов. Такая конструкция упрощает обслуживание вентилятора.

Двигатель

Однофазный двигатель на подшипниках скольжения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками. Для защиты от перегрузки двигуны вентиляторов оснащены термозащитниками. Класс защиты двигателя - IPX4.

Регулирование скорости

Управление двухскоростным двигателем осуществляется с помощью внешнего переключателя скоростей (покупается отдельно). При необходимости плавного регулирования скорости можно применять регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.

Если нужно ступенчатое регулирование скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулирования производительности вентилятора, одновременно включать или выключать освещение.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, с помощью которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммном ящике. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора к электросети

Пример монтажа вентилятора

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения
