Описание

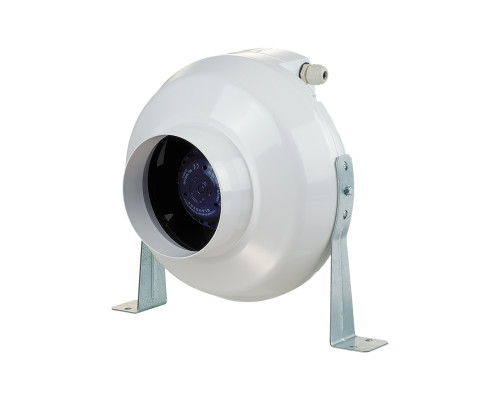

Канальный вентилятор Вентс ВК 125 Б подключается к воздуховодам или другим элементам вентиляции диаметром 125 мм.
Вентиляторы используются в приточно-вытяжных системах вентиляции торговых, офисных и других помещений.
Благодаря корпусу из высококачественного пластика, который не подвержен коррозии, является отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 79 |
| Производительность, м3/час | 355 |
| Ток, А | 0,34 |
| Скорость вращения, об/мин | 2800 |
| Уровень шума на расстоянии 3 м, дБ(А) | 46 |
| Максимальная температура перемещаемого воздуха, C | - 25...+55 |
| Вес, кг | 2,15 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 125 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 125 | 250 | 270 | 220 | 30 | 27 | 30 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из высококачественного и высокопрочного ABS-пластика. Герметичная монтажная коробка. Для удобного подключения и использования, канальный вентилятор может быть оснащен сетевым шнуром с разъемом(ВК Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками(ВКС).
Двигатели обеспечены подшипниками скольжения для обеспечения более длительного срока службы(40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя - IP X4.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству можно подключить несколько вентиляторов, при условии что суммарная мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости(поставляется отдельно) РС- 1-300
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов(входят в комплект поставки)
Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа
Паспорт вентилятора
Габариты и вес
