Описание

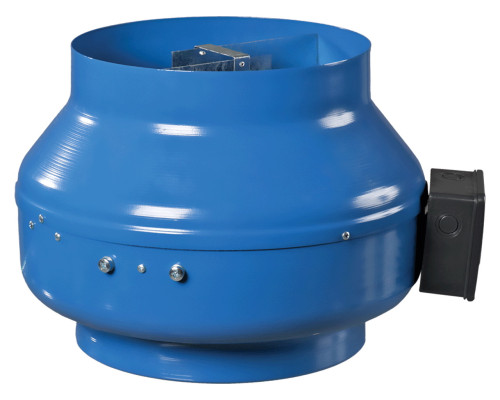

Канальный вентилятор Вентс ВКМС 315 предназначен для использования в круглых системах приточной или вытяжной вентиляции с диаметром 315 мм. Эта модель имеет повышенную производительность (1880 м3/час) по сравнению с моделью ВКМ 315. Вентилятор можно устанавливать как внутри помещения, так и снаружи. Класс защиты двигателя и полимерное покрытие вентилятора обеспечивают такую возможность. В комплекте с вентилятором поставляются крепежные кронштейны.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 296 |
| Производительность, м3/час | 1880 |
| Скорость вращения, об/мин | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 54 |
| Максимальная температура перемещаемого воздуха, С | - 25....+50 |
| Вес, кг | 8,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 314 | 414 | 404 | 454 | 260 | 25 | 40 | 40 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием.
Двигатель
Однофазные двигатели с наружным ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками(ВКМС).
Двигатели обеспечены подшипниками качения для более длительного срока эксплуатации(40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование и осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Возможно использование регулятора РС-1.5 Н
Монтаж
Вентилятор канальный можно монтировать под любым углом относительно его оси. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа
Гарантия
Производитель гарантирует нормальную работу вентилятора этой серии в течение 24 месяцев(2 года.) В случае нарушения работы оборудования в течение гарантийного срока, производитель берет на себя обязательство по бесплатному ремонту.
Документация
Паспорт вентилятора (файл pdf, откроется в новой вкладке)
Габариты и вес
