Описание

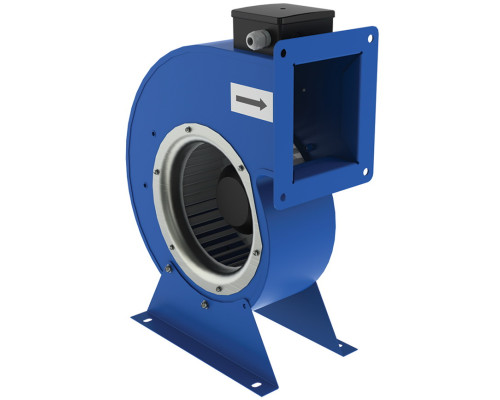

Вентилятор ракушка Вентс ВЦУ 4Е 180х92 центробежного типа является однофазным вентилятором с встроенным в корпус двигателем. Предназначен для использования в составе приточных или вытяжных систем вентиляции помещений различного назначения. Вентилятор способен перемещать воздух по сети воздуховодов с температурой в диапазоне от -25°С до +45°С. Максимальная производительность этой модели 800 м3/час. Монтаж вентилятора необходимо осуществлять в закрытом помещении, где температура воздуха выше 0°С.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,7 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 160 |
| Производительность, м3/час | 800 |
| Скорость вращения, об/мин | 1465 |
| Уровень шума на расстоянии 3 м, дБ(А) | 62 |
| Максимальная температура перемещаемого воздуха, С | -25...+45 |
| Вес, кг | 6,5 |
| Защита, класс | IPХ4 |
| Диаметр рабочего колеса, мм | 180 |
| Ширина рабочего колеса, мм | 92 |
Габаритные размеры
| Размеры | D | B | H | H1 | H2 | L | L1 | L2 |
| мм | 180 | 311 | 360 | 150 | 120 | 145 | 166 | 137 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВЦУ 4Е 180х92 изготовлен из стали с полимерным покрытием.
Двигатель
Используются двух- и четырехполюсные однофазные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.
Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование.
Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование оборотов вентилятора ракушки позволяет ему работать на более низкой скорости, когда высокая производительность не требуется. Это значительно снижает потребление энергии, делая вентиляционную систему более эффективной с точки зрения энергопотребления. Также это уменьшает нагрузку на двигатель и другие компоненты, что может продлить срок службы оборудования.
Регулирование может быть как плавным, так и ступенчатым и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии, что общая мощность и рабочий ток не превышают номинальных параметров регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (приобретается отдельно).
Монтаж
Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае - может подключаться к воздуховодам как двумя фланцами (выпускным и всасывающим), так и одним выпускным. Выпускной и всасывающий фланцы имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через внешние клеммы.
Пример использования вентилятора серии ВЦУ
Паспорт вентилятора
(файл pdf, откроется в новой вкладке)
Габариты и вес
