Опис

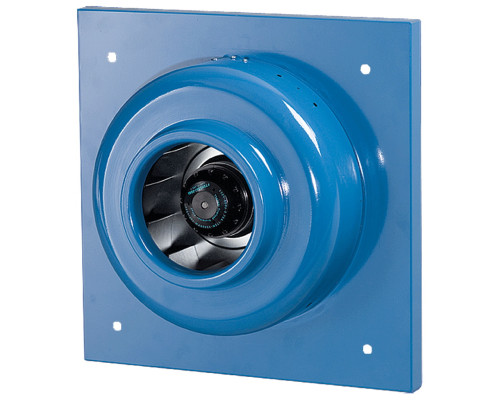

Круглий канальний вентилятор Вентс ВЦC 315 призначений для використання в системах канальної припливної або витяжної вентиляції діаметром 315 мм. Ця модель обладнана двигуном з підвищеною продуктивністю - до 1880 м3/год. Вентилятор може бути змонтований або на поверхню стіни або безпосередньо в стіну(залежно від типу виконання, див. нижче Варіанти виконання вентилятора серії ВЦ).
Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти(ВЦ. Б).
Варіанти виконання вентилятора серії ВЦ
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Струм, А | 1.34 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт |
296 |
| Продуктивність, м3/год |
1880 |
| Швидкість обертання, об/хв |
2720 |
| Рівень шуму на відстані 3 м, дБ(А) |
54 |
| Максимальна температура переміщуваного повітря, С | - 25....+45 |
| Вага, кг | 7.8 |
| Захист, клас |
IPХ4 |
| Розмір патрубка, мм |
315 |
Габаритні розміри

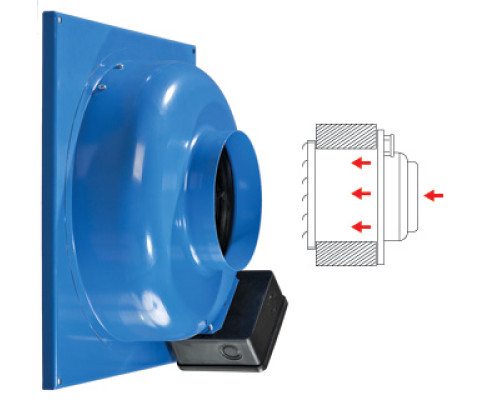

Припливний вентилятор ВЦ-ВК для монтажу в стіну

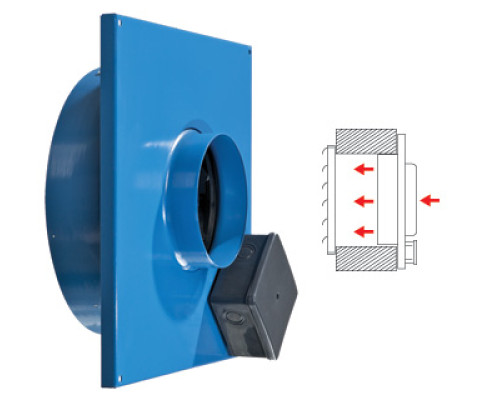

Припливний вентилятор ВЦ-ПК для монтажу в стіну

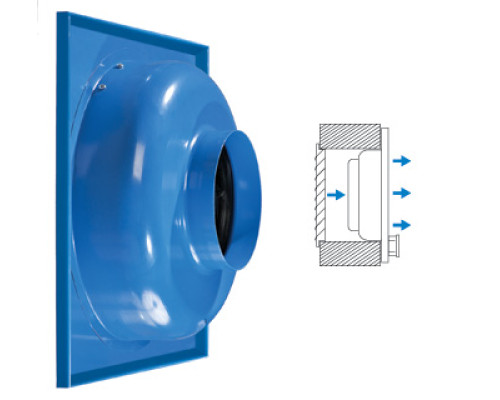

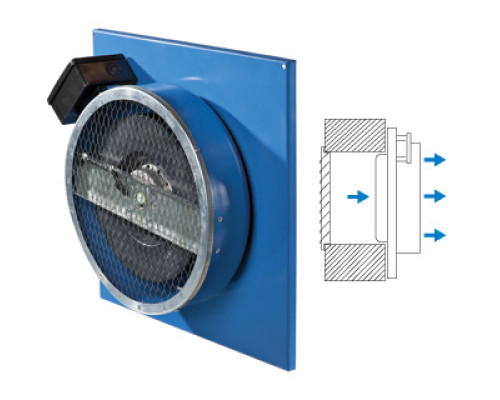

Витяжний вентилятор ВЦ-ВН монтується безпосередньо на стіну
Припливний вентилятор ВЦ-ПН для монтажу на стіні
| Розміри | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 315 | 6.1 | 399 | 460 | 445 | 146 |
Діаграми
Конструкція
Корпус вентилятора виготовлений із сталі з полімерним покриттям. Можливі різні варіанти виконання вентиляторів для настінного або внутрішнього монтажу.
Двигун
В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками (ВЦ. С). Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості (постачається окремо) РС-1-300
Монтаж
Вентилятор канальний призначений для настінного(моделі ВЦ...ПН і ВЦ...ВН) або внутрішнього монтажу(моделі ВЦ...ПК і ВЦ...ВК) залежно від варіанту виконання. Приєднання до стіни здійснюється за допомогою монтажної пластини. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Документація
Паспорт вентилятора
