Описание

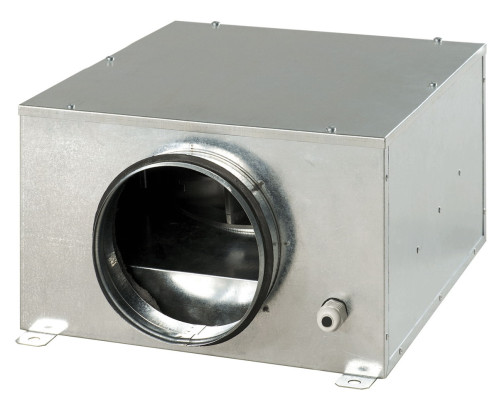

Вентилятор Вентс КСБ 100 в шумоизолированном исполнении с максимальной производительностью 240 м3/час. Предназначен для работы в составе приточной или вытяжной вентиляции помещений. Вентилятор может монтироваться в закрытых помещениях, диаметр подключения с воздуховодами 100 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 73 |
| Производительность, м3/час | 240 |
| Скорость вращения, об/мин | 2560 |
| Уровень шума на расстоянии 3 м, дБ(А) | 33 |
| Максимальная температура перемещаемого воздуха, С | - 25...+55 |
| Вес, кг | 5,4 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| Размеры | D | B1 | H | B | L | L1 | L2 |
| мм | 99 | 280 | 192 | 322 | 447 | 380 | 350 |
Диаграмма
Конструкция
Корпус вентилятора Вентс КСБ 100 изготовлен из оцинкованного стального листа с использованием тепло- и звукоизоляционного материала. Подключаемые патрубки круглого сечения оснащены резиновыми уплотнениями.
Двигатель
Используются двухполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками с специально подобранной смазочной маслом, гарантирован бесшумный и не требующий обслуживания режим работы вентилятора.
Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (КСБ…С).
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью тиристорного регулятора или автотрансформатора. Изменение количества оборотов достигается уменьшением поданного напряжения. Объем перемещаемого воздуха изменяется в соответствии с изменением количества оборотов двигателя. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора. Регулятор скорости в комплект поставки не входит, заказывается отдельно.
Монтаж
Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. При подключении через гибкие вставки, необходимо крепление вентилятора к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(указано стрелкой на корпусе вентилятора). Необходимо предусмотреть место доступа для обслуживания вентилятора.
Паспорт вентилятора
(файл pdf, откроется в новой вкладке)
