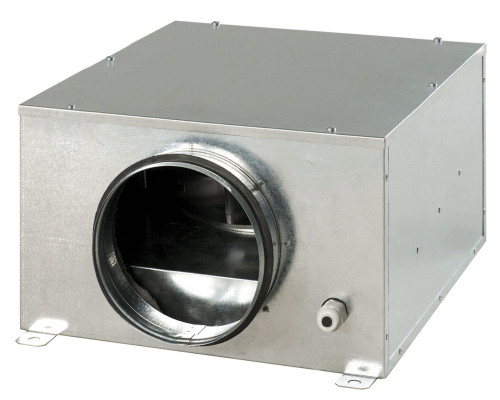

Вентилятор Вентс КСБ 150 У

Вентилятор Вентс КСБ 150 У в шумоизолированном исполнении с максимальной производительностью 420 м³/час. Оборудован электронным модулем, который позволяет автоматически изменять производительность вентилятора в зависимости от температуры воздуха в канале. Предназначен для работы в составе приточной или вытяжной вентиляции помещений. Вентилятор может устанавливаться в закрытых помещениях, диаметр подключения с воздуховодами 150 мм.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс КСБ 150 У изготовлен из оцинкованного стального листа с использованием тепло- и звукоизоляционного материала. Подключаемые патрубки круглого сечения оснащены резиновыми уплотнениями.

Двигатель

Используются двухполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками с специально подобранной смазочной маслом, гарантирован бесшумный и не требующий обслуживания режим работы вентилятора. Для дополнительного снижения виброшума вентилятора двигатель может быть установлен на резиновых виброопорах(КСБ...М).

Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками(КСБ.С).

Регулирование скорости

Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью тиристорного регулятора или автотрансформатора. Изменение количества оборотов достигается уменьшением поданного напряжения. Объем перемещаемого воздуха изменяется в соответствии с изменением количества оборотов двигателя. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора. Регулятор скорости в комплект поставки не входит, заказывается отдельно.

Монтаж

Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. При подключении через гибкие вставки, необходимо крепление вентилятора к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(указано стрелкой на корпусе вентилятора). Необходимо предусмотреть место доступа для обслуживания вентилятора.

Вентилятор КСБ с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха(например, для теплиц). Вентиляторы КСБ...У с электронным модулем TSC(Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки(поток воздуха) в зависимости от температуры воздуха в канале.

На передней панели расположены регуляторы:
- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.
Существует исполнение вентилятора с встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры(длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора выведен светодиод индикации срабатывания термостата.

Алгоритм работы КСБ с электронным модулем температуры и скорости

С помощью ручки регулятора термостата устанавливаем желаемую температуру воздуха(порог срабатывания термостата). С помощью ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения(поток воздуха). При повышении температуры воздуха с последующим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения(максимальный поток).

При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.

Для предотвращения частого переключения двигателя(при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в разных случаях :

1. Задержка по датчику температуры(КСБ...У) : при превышении температуры воздуха на 2°C больше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возвращение на ранее установленную(пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата.
Этот алгоритм может быть использован при необходимости поддержки температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут нечастыми.
