Описание

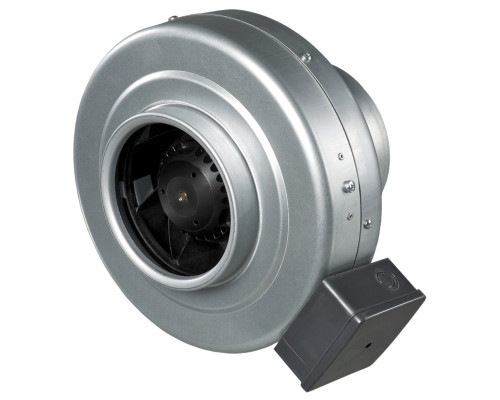

Канальный центробежный вентилятор Вентс ВКМц 250 предназначен для использования в системах приточно-вытяжной вентиляции помещений различного назначения, где температура перемещаемого воздуха находится в пределах от -25°С до +55°С. Возможна установка вентилятора на внешнюю стену улицы. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВКМц...Б). Этот вентилятор поставляется в незакрашенном оцинкованном корпусе.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,66 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 152 |
| Производительность, м3/час | 1070 |
| Скорость вращения, об/мин | 2765 |
| Уровень шума на расстоянии 3 м, дБ(А) | 52 |
| Максимальная температура перемещаемого воздуха, С | - 25....+50 |
| Вес, кг | 4,3 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 250 |
Габаритные размеры
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 249 | 380 | 332 | 340 | 213 | 25 | 29 | 40 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может оснащаться шнуром питания с разъемом(ВКМц...Р).
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников
качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж

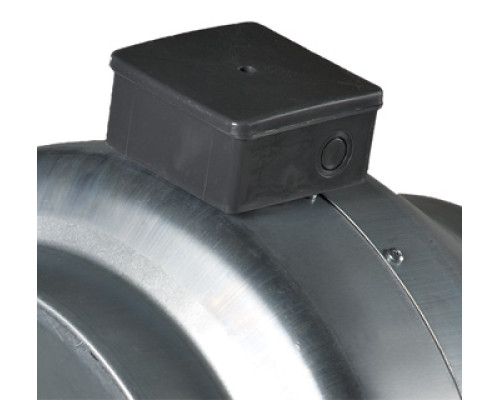

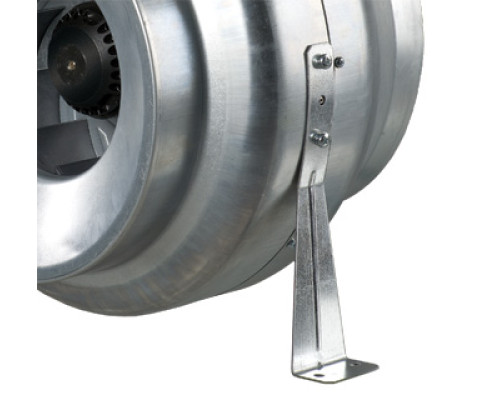

Вентилятор канальный можно устанавливать под любым углом к его оси.. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа вентилятора
Документация
Паспорт вентилятора (файл pdf)
Габариты и вес
