Описание

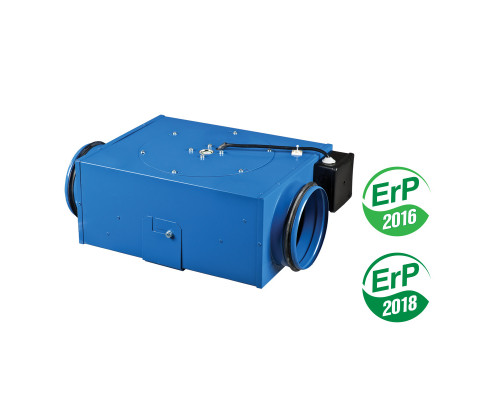

Канальный вентилятор Вентс ВКП 100 центробежного типа в металлическом корпусе для подключения круглых каналов. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 240 м3/час, диапазон температур воздуха от -25°С до +55°С. Совместим с воздуховодами или другими элементами вентиляции диаметром 100 мм.
Используется однофазный двигатель. Корпус изготовлен из стали, покрыт полимерной краской.
Технические характеристики
| Параметр | Значение |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Мощность, Вт | 58 |
| Производительность, м3/час | 240 |
| Ток, А | 0,26 |
| Скорость вращения, об/мин | 2500 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Диапазон температур воздуха, °С | -25...+50 |
| Вес, кг | 4,55 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| Размеры | ∅D | B | H | L | L2 |
| мм | 99 | 252 | 133 | 420 | 321 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус изготовлен из стали, оснащен патрубками с резиновыми уплотнителями для подключения воздуховодов. С одной стороны предусмотрена круглая крышка, которая легко снимается для сервисного обслуживания.
Подключение осуществляется во внешнем клеммном ящике на корпусе.
Двигатель
Используется однофазный электродвигатель с внешним ротором. Рабочее колесо центробежного типа с назад изогнутыми лопастями. Турбина сбалансирована и проверена в заводских условиях для безопасной эксплуатации.
В двигателе используются подшипники скольжения, не требующие обслуживания. Встроенная тепловая защита с автоматическим перезапуском предотвращает перегрев. Класс защиты двигателя IP44.
Как подключить и регулировать скорость
Подключается через клеммный ящик на корпусе согласно схеме подключения. На внешнем вводе должен быть установлен встроенный в стационарную сеть автоматический выключатель. Рекомендуемый номинальный ток 1 А. Сечение проводов 0,75 мм2.
Также для включения можно использовать регулятор РС-1-300.
Регулятор может:
- включать
- выключать
- плавно регулировать производительность
Регулятор покупается отдельно.
Монтаж
Вентилятор канальный устанавливается в помещении с температурой окружающего воздуха не менее 1°С и не более 40°С.
Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Подключение к стене или потолку осуществляется с помощью крепежного кронштейна, который входит в комплект поставки.
При монтаже необходимо оставить прямые участки воздуховодов перед и после вентилятора. На стороне всасывания и нагнетания воздуха не менее 3 диаметров.
Электрическое подключение и установка должны выполняться согласно рекомендациям, указанным в паспорте.
Паспорт
(руководство в формате pdf, при клике на изображение откроется в новой вкладке)
