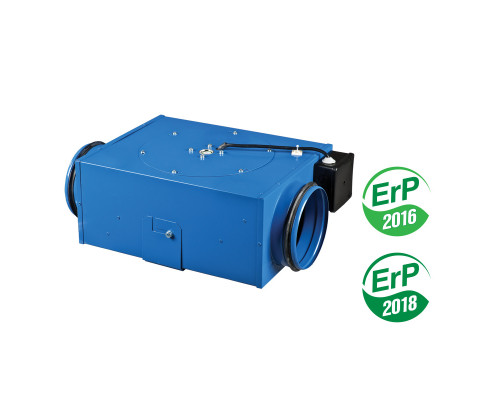

Канальный вентилятор Вентс ВКП 125

Канальный вентилятор Вентс ВКП 125 центробежного типа в металлическом корпусе для подключения круглых каналов. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 340 м³/час, диапазон температур воздуха от - 25°С до +55°С. Совместим с воздуховодами или другими элементами вентиляции диаметром 125 мм.

Используется однофазный двигатель. Корпус изготовлен из стали, покрыт полимерной краской.

Технические характеристики

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпус изготовлен из стали, оборудован патрубками с резиновыми уплотнителями для подключения воздуховодов. С одной стороны предусмотрена круглая крышка, которая легко снимается для сервисного обслуживания.

Подключение осуществляется во внешнем клеммном ящике на корпусе.

Двигатель

Используется однофазный электродвигатель с внешним ротором. Рабочее колесо центробежного типа с задним изогнутым лопастями. Турбина сбалансирована и проверена в заводских условиях для безопасной эксплуатации.

В двигателе используются подшипники качения, которые не требуют обслуживания. Встроенная тепловая защита с автоматическим перезапуском предотвращает перегрев. Класс защиты двигателя IP44.

Как подключить и регулировать скорость

Подключается через клеммный ящик на корпусе в соответствии со схемой подключения. На внешнем вводе должен быть установлен встроенный в стационарную сеть автоматический выключатель. Рекомендуемый номинальный ток 1 А. Сечение проводов 0,75 мм².

Также для включения можно использовать регулятор РС-1-300.

Регулятор может:

• включать
• выключать
• плавно регулировать производительность

Регулятор покупается отдельно.

Монтаж

Вентилятор канальный устанавливается в помещении с температурой окружающего воздуха не менее 1°С и не более 40°С.

Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Подключение к стене или потолку осуществляется с помощью крепежного кронштейна, который поставляется в комплекте.

При монтаже необходимо оставить прямые участки воздуховодов перед и после вентилятора. На стороне всасывания и нагнетания воздуха не менее 3 диаметров.

Электрическое подключение и установка должны выполняться в соответствии с рекомендациями, указанными в паспорте.

Паспорт

(руководство в формате pdf, при клике на изображение откроется в новой вкладке)
