Описание

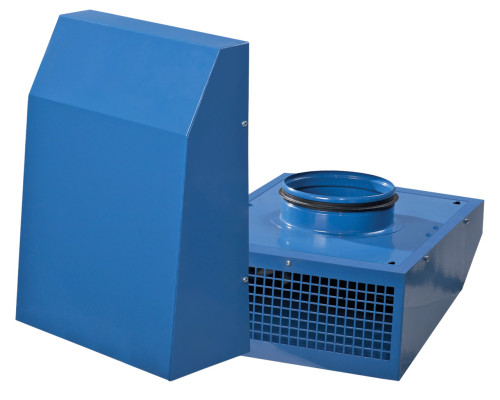

Вытяжной канальный вентилятор Вентс ВЦН 150 используется в системе вентиляции для удаления воздуха температурой до 55°С. Максимальная производительность этой модели - 600 м3/час. Подключается к другим элементам вентиляции диаметром 150 мм. Устанавливается непосредственно на улице, корпус и двигатель вентилятора предназначены для наружного монтажа.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,43 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 100 |
| Производительность, м3/час | 600 |
| Скорость вращения, об/мин | 2600 |
| Уровень шума на расстоянии 3 м, дБ(А) | 58 |
| Максимальная температура перемещаемого воздуха, C | +55 |
| Вес, кг | 4,5 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 150 |
Габаритные размеры
| Размеры | ∅D | B | H | L |
| мм | 149 | 300 | 400 | 138 |
Диаграммы
Конструкция

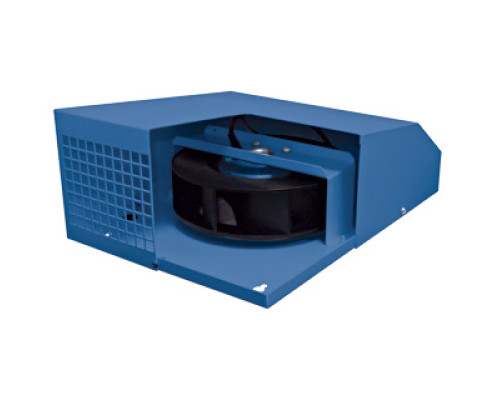

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вытяжка воздуха осуществляется вертикально вниз.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС- 1-300
Монтаж
Вентилятор канальный предназначен для монтажа на внешней поверхности стены и подключения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через внешние клеммы. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной в паспорте изделия.
Пример монтажа
Мал.1. Вытяжная вентиляция в заведении бара
Мал.2. Вытяжная вентиляция в туалете.
Документация
Паспорт вентилятора
Габариты и вес
