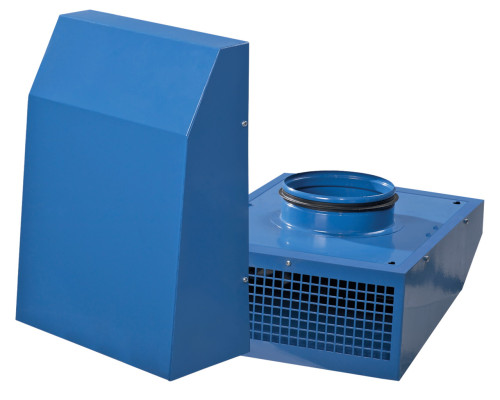

Вытяжной канальный вентилятор Вентс ВЦН 200

Вытяжной канальный вентилятор Вентс ВЦН 200 используется для удаления воздуха из помещений с температурой до 55°С. Монтаж осуществляется с наружной стороны наружной стены, с внутренней стороны подключается вытяжной воздуховод диаметром 200 мм. Производительность этой модели до 710 м³/час.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

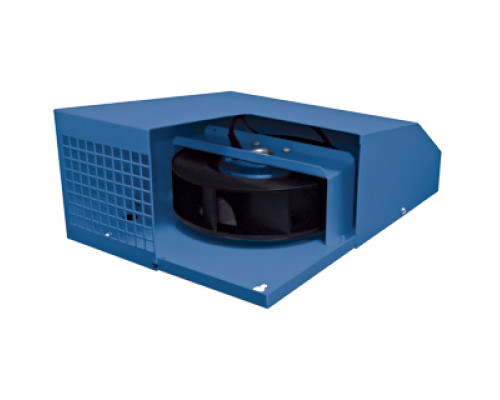

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Выведение воздуха осуществляется вертикально вниз.

Двигатель

В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок службы (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключить одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС- 1-300

Монтаж

Канальный вентилятор предназначен для монтажа на наружной поверхности стены и подключения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной в паспорте изделия.

Пример монтажа

Рис.1. Вытяжная вентиляция в заведении бара

Рис.2. Вытяжная вентиляция в туалете.

Документация

Паспорт вентилятора
