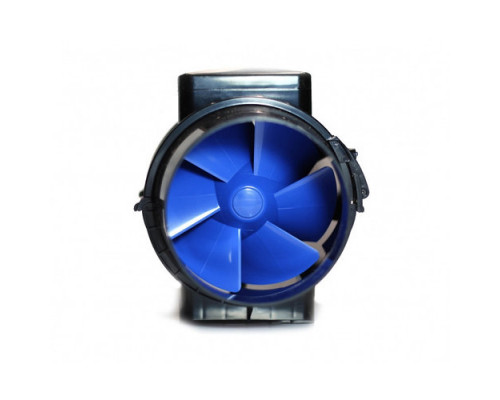

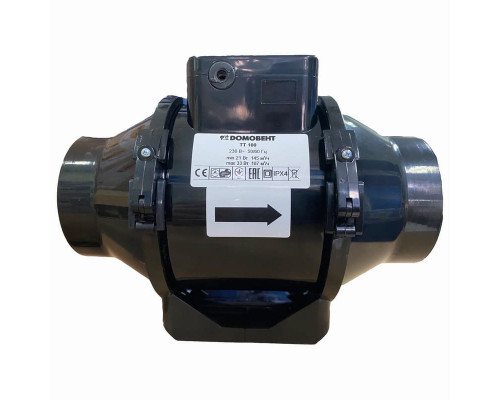

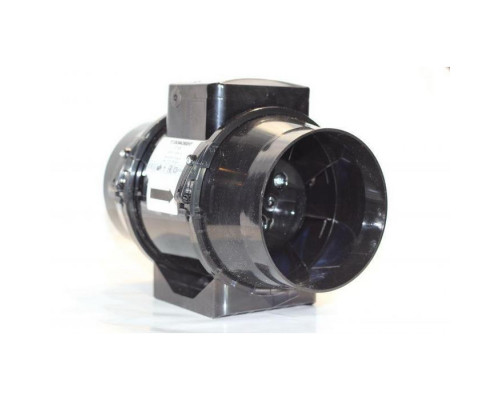

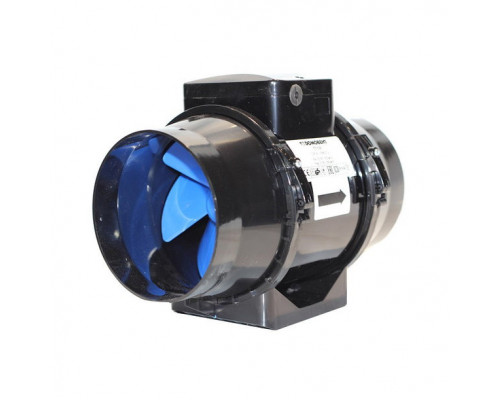

Канальный вентилятор Домовент ТТ 125 изготовлен в пластиковом корпусе. Вентилятор может перемещать воздух в системах вентиляции с максимальной производительностью 280 м3/ч. Оборудован однофазным двухскоростным электродвигателем с встроенной тепловой защитой. Подключается к воздуховодам или другим элементам системы вентиляции с диаметром 125 мм.
Вентиляторы канальные этой серии являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и т.д. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор, соответствующий вашим требованиям.
Технические характеристики
| Параметр | Величина | |
| min | max | |
| Напряжение, В | 230 | |
| Частота тока, Гц | 50 | |
| Потребляемая мощность, Вт | 23 | 37 |
| Производительность, м3/ч | 220 | 280 |
| Ток, А | 0,19 | 0,26 |
| Скорость вращения, мин-1 | 1960 | 2500 |
| Уровень шума на расстоянии 3 м, дБ(А) | 29 | 36 |
| Максимальная температура перемещаемого воздуха, С | 60 | |
| Вес, кг | 1,4 | |
| Защита, класс | IPХ4 | |
| Размер патрубка, мм | 125 | |
Габаритные размеры
| Размеры | ∅D | ∅D1 | В | Н | L |
| мм | 123 | 140 | 167 | 190 | 246 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготавливаются из высококачественных и высокопрочных ABС-пластика. Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора.
Двигатель
Однофазный двигатель на подшипниках качения имеет две скорости. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.
Регулировка скорости
Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-400, подключив его к клемме максимальной скорости двигателя.
Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.
Возможно также использование регулятора Вентс П2-10 клавишного типа.
Монтаж
Вентилятор канальный может устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).
Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.
Пример монтажа вентилятора
Пример 1: Установка вентилятора в вытяжной системе ванной комнаты
Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения
Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения
