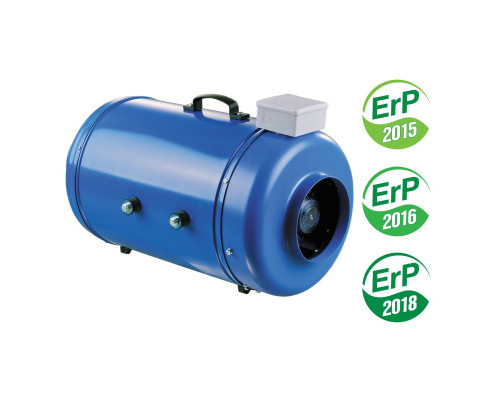

Шумоизолированный канальный вентилятор Вентс ВКМИ 315 С предназначен для перемещения воздуха по воздуховодам в системах приточной или вытяжной вентиляции. Температура перемещаемого воздуха может быть в диапазоне от -25°С до +45°С. Максимальная производительность данной модели составляет 1880 м3/ч. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице. В качестве шумоизоляции используется минеральная вата толщиной 50 мм.
Вентилятор канальный центробежного типа может устанавливаться на улице, в таком случае в месте размещения предусматривается навес от попадания осадков на корпус.
В данной модели используется двигатель повышенной мощности.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220-240 |
| Ток, А | 1,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 296 |
| Производительность, м3/ч | 1880 |
| Скорость вращения, мин-1 | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | -25....+45 |
| Вес, кг | 15,45 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | A | B | ∅D | H | C | h | c |
| мм | 675 | 460 | 313 | 320 | 449 | 250 | 250 |
Диаграмма
Конструкция
Внешняя стальная часть корпуса покрыта полимерным покрытием, внутренняя часть перфорирована и заполнена шумопоглощающим материалом. Тепло- и шумоизоляция корпуса выполнены из слоя изовера толщиной 50 мм. Крыльчатка и внутренний корпус изготовлены из инженерного пластика.
Крепежный кронштейн поставляется отдельно.
Двигатель
Применяется однофазный элетродвигатель Blauberg с внешним ротором, оборудованный рабочим колесом с загнутыми вперед лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 часов. Турбина проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.
Двигатель оборудован встроенной тепловой защитой с автоматическим перезапуском.
Класс защиты двигателя IP 44.
Управление
Включить-выключить
Вентилятор включается с помощью внешнего выключателя (в комплект поставки не входит) согласно схемы подключения ниже.
Регулировка скорости
Регулирование расхода воздуха осуществляется с помощью тиристорного регулятора РС-1-400 (поставляется отдельно)
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые приобретаются отдельно. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Гарантия
Изготовитель устанавливает гарантийный срок изделия длительностью 24 месяца (2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.
Пример монтажа
Инструкция и руководство
(файл pdf, откроется в новой вкладке)
