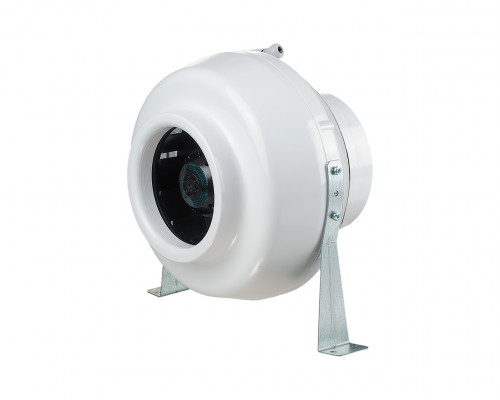

Канальный вентилятор Вентс ВКС 200 представляет собой модификацию с повышенным уровнем производительности. Вентилятор является круглым, подсоединяется к воздуховодам и другим элементам вентиляции с диаметром 200 мм. Пластиковый корпус вентилятора ударопрочен, выдерживает перепады температур и воздействие ультрафиолета от солнца.
Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, являются отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 173 |
| Производительность, м3/ч | 930 |
| Ток, А | 0,76 |
| Скорость вращения, мин-1 | 2125 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, С | -25...+45 |
| Вес, кг | 4,3 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 200 | 340 | 354 | 276 | 30 | 30 | 40 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора Вентс ВКС 200 изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор канальный может оснащаться шнуром питания со штекером (ВК…Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа
Паспорт вентилятора
(инструкция в формате pdf откроется при нажатии на изображение)
