Описание

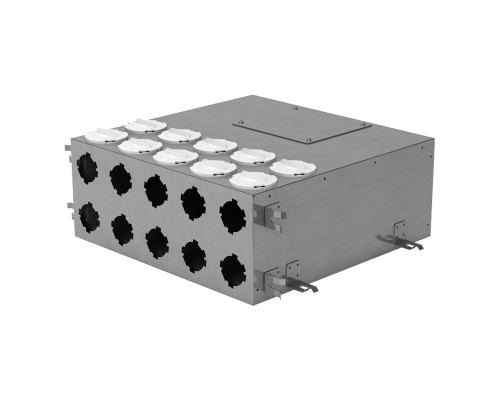

Коллектор Вентс Флексивент 1001160/75х10 используется для подключения десяти воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 159, к которому подключается вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием с внутренней шумоизоляцией
Размеры
| D | L | A | H | |
| Размеры, мм | 159 | 500 | 500 | 202 |
Потери давления и расход воздуха
| Расход, м3/час | Количество каналов | Приток потери, Па | Вытяжка потери, Па |
| 30 | 1 | 2,6 | 1,6 |
| 60 | 2 | 3,0 | 1,9 |
| 90 | 3 | 3,5 | 2,4 |
| 120 | 4 | 4,3 | 3,1 |
| 150 | 5 | 5,4 | 4,0 |
| 180 | 6 | 6,6 | 5,1 |
| 210 | 7 | 8,1 | 6,4 |
| 240 | 8 | 9,9 | 8,0 |
| 270 | 9 | 11,8 | 9,7 |
| 300 | 10 | 14,0 | 11,6 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к такому фланцу с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
