Описание

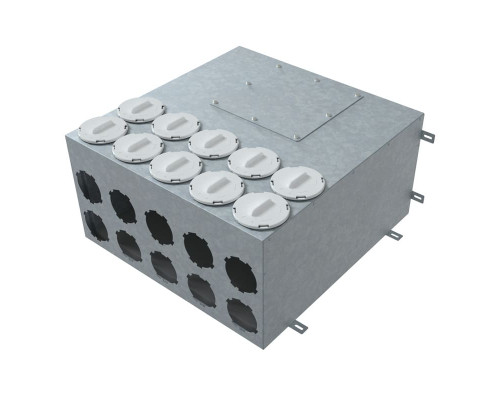

Коллектор Вентс Флексивент 1002160/90х10 используется для подключения десяти воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 157, к которому подключается вентилятор, оснащен резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием с внутренней шумоизоляцией
Размеры
| D1 | L | A | H | |
| Размеры, мм | 157 | 580 | 350 | 302 |
Расход воздуха и потери давления
| Расход, м3/час | Количество каналов | Потери приплив, Па | Потери вытяг, Па |
| 45 | 1 | 0,2 | 0,1 |
| 90 | 2 | 0,8 | 0,7 |
| 135 | 3 | 1,8 | 1,6 |
| 180 | 4 | 3,1 | 2,7 |
| 225 | 5 | 4,3 | 3,9 |
| 270 | 6 | 5,5 | 4,9 |
| 315 | 7 | 7,1 | 6,2 |
| 360 | 8 | 8,5 | 7,4 |
| 405 | 9 | 9,5 | 8,2 |
| 450 | 10 | 10,3 | 8,9 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к коллектору с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
Габариты и вес
