Описание

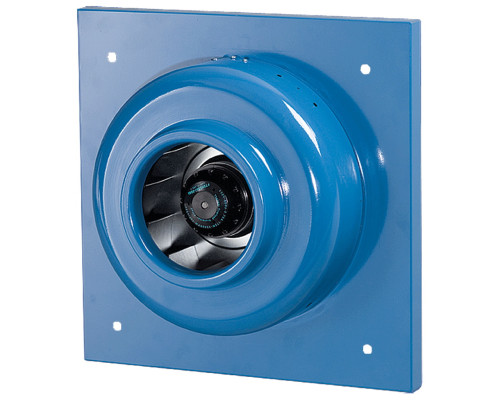

Круглый канальный вентилятор Вентс ВЦ 100 предназначен для использования в составе приточной или вытяжной системы вентиляции. Особенностью этой серии является наличие монтажной квадратной пластины для крепления вентилятора на плоской поверхности. Для помещений, где требуется низкий уровень шума, предлагаются модели в малошумном исполнении (ВЦ...Б).
Варианты исполнения вентилятора серии ВЦ
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 73 |
| Производительность, м3/час | 270 |
| Скорость вращения, об/мин | 2830 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 3,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |
Габаритные размеры

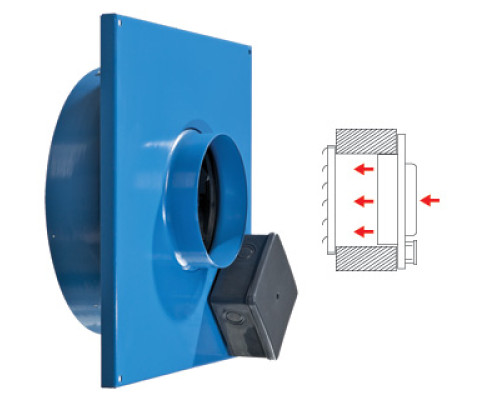

Приточный вентилятор ВЦ-ВК для монтажа в стену

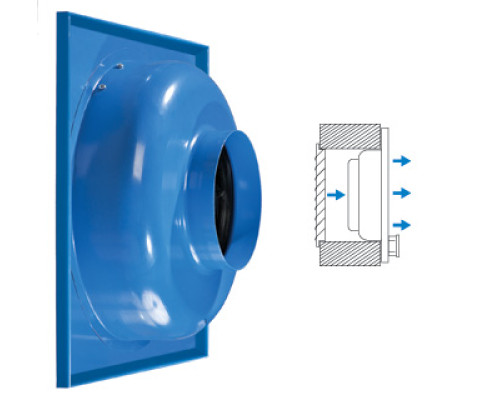

Приточный вентилятор ВЦ-ПК для монтажа в стену

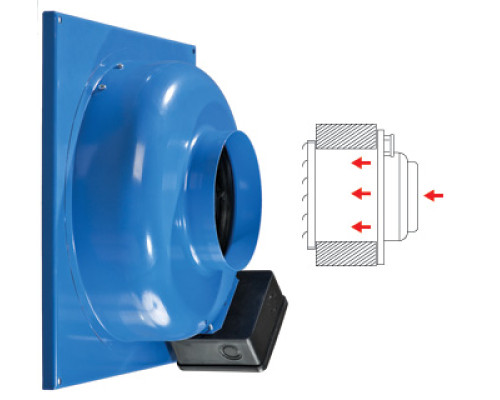

Вытяжной вентилятор ВЦ-ВН устанавливается непосредственно на стену

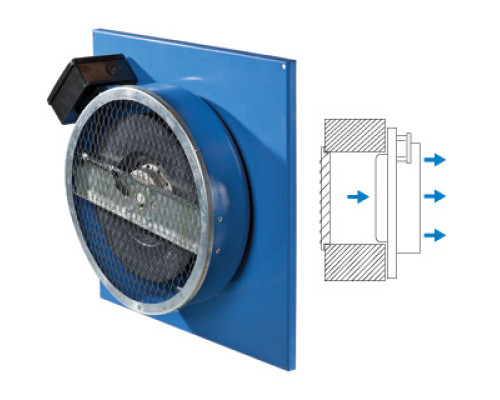

Приточный вентилятор ВЦ-ПН для монтажа на стене
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 98 | 6.1 | 249 | 310 | 295 | 115 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ...С). Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Канальный вентилятор предназначен для настенного (модели ВЦ...ПН и ВЦ...ВН) или внутреннего монтажа (модели ВЦ...ПК и ВЦ...ВК) в зависимости от варианта исполнения (см. ниже). Подключение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешний клеммный ящик. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммном ящике.
Документация
Паспорт вентилятора Вентс
