Круглый канальный вентилятор Вентс ВЦ 250

Конструкция

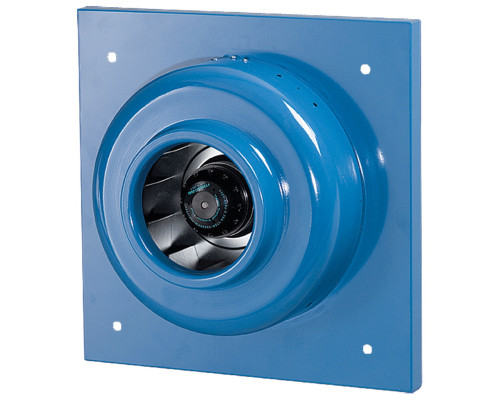

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.

Двигатель

В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ. С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

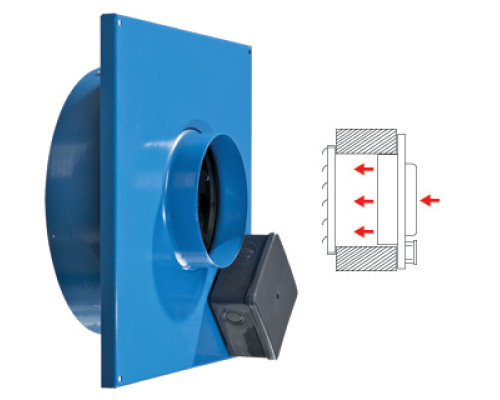

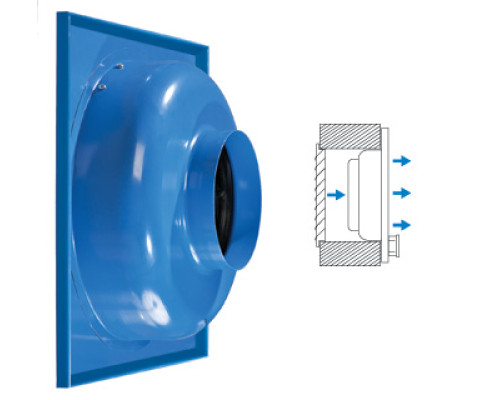

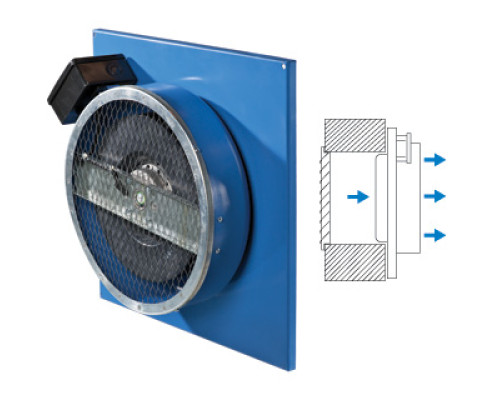

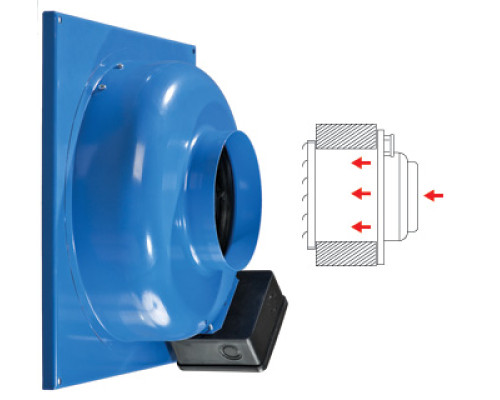

Вентилятор канальный предназначен для настенного(модели ВЦ...ПН и ВЦ...ВН) или внутреннего монтажа(модели ВЦ...ПК и ВЦ...ВК) в зависимости от варианта исполнения(см.ниже). Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Документация

Паспорт вентилятора
