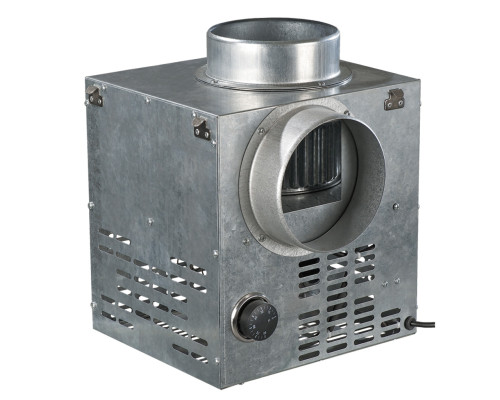

Каминный вентилятор Вентс КАМ 125

Каминный вентилятор Вентс КАМ 125 предназначен для организации системы воздушного отопления части дома с помощью камина. Когда температура воздуха у камина достигает заданного уровня, вентилятор включается и автоматически распределяет теплый воздух по воздуховоду от камина в другие помещения и выключается, когда температура падает ниже заданного значения. Вентилятор подключается к воздуховоду диаметром 125 мм.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс КАМ 125 изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутреннего циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он включается и выключается. Включение вентилятора возможно в диапазоне от 0°С до +90°С в зависимости от температуры воздуха, создаваемой в теплообменном корпусе камина.

Двигатель

При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50Гц. Класс изоляции - F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель выведен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками. Для достижения большего срока эксплуатации применяются подшипники качения. Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительным крыльчатком для обдува и охлаждения.

Регулирование скорости

Регулирование вентилятора может быть как плавным, так и ступенчатым; осуществляется с помощью тиристора или автотрансформатора. Регуляторы скорости заказываются отдельно.

Таблица совместимости регуляторов с вентиляторами

Монтаж

Вентилятор каминный предназначен для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора.

От вентилятора до каждого отапливаемого помещения монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.

Опции к вентиляторам

ФФК - съемный металлический фильтр для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора с помощью замков-клямок обеспечивает легкое снятие фильтра для очистки.

Принцип работы вентилятора Вентс КАМ

Когда температура воздуха в пространстве у камина достигнет заданного значения, вентилятор автоматически включается и распределяет очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.

Принцип работы вентилятора с фильтробоксом

Когда температура воздуха в близкаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.

Пример установки и работы вентилятора с фильтром

Пример установки и работы вентиляторов КАМ с фильтром ФФК в системе камина.

Паспорт вентилятора

(файл pdf, откроется в новой вкладке)
