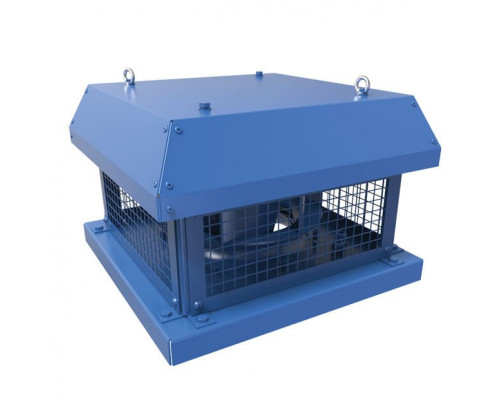

Крышный вентилятор Вентс ВКГ 4Д 400 предназначен для вытяжной вентиляции помещений промышленного или коммерческого назначения. Вентилятор крышный с горизонтальным выбросом удаляемого воздуха устанавливается на крыше здания, подсоединяется к вертикальному воздуховоду или вентиляционной шахте. В этой модели установлен трехфазный двигатель с максимальным энергопотреблением 420 Вт. Вентилятор может удалять воздух с максимальной температурой до +60°С и максимальной производительностью 3950 м3/ч.
Подробные технические характеристики
| Параметр | Величина |
| Напряжение, | 400 |
| Ток, А | 0,99 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 420 |
| Производительность, м3/ч | 3950 |
| Скорость вращения, об/мин | 1440 |
| Уровень шума на расстоянии 3 м, дБ(А) | 55 |
| Диапазон температур перемещаемого воздуха, °С | -30...+60 |
| Вес, кг | 33 |
| Защита, класс | IPХ4 |
Габаритные размеры
| Размеры | H | H1 | A | B | С | d | D |
| мм | 376 | 415 | 625 | 620 | 450 | 11 | 438 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКГ 4Д 400 изготовлен из стали с полимерным покрытием.
Двигатель
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно).
Монтаж
Вентилятор устанавливается на кровле непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется при помощи присоединительной пластины. При монтаже вентиляторов серии ВКГ непосредственно на кровле с ровной поверхностью необходимо предусмотреть подставку во избежание попадания воды и снега в вытяжное отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример использования вентилятора
Документация
(файл pdf, откроется в новой вкладке)
