Кухонный вентилятор Вентс КСК 315 2Д

Кухонный вентилятор Вентс КСК 315 2Д используется для вытяжной вентиляции помещений кухни ресторана, столовой или печей Josper. Вентилятор способен удалять горячий воздух, содержащий жир, с температурой до 120°С и максимальной производительностью 4710 м³/час. Может быть установлен как внутри помещений, так и снаружи на улице. Для снижения уровня шума в корпусе вентилятора используется шумоизоляция минеральной ватой 50 мм. В этой модели вентилятора используется трехфазный двигатель.

Технические характеристики

Габаритные размеры

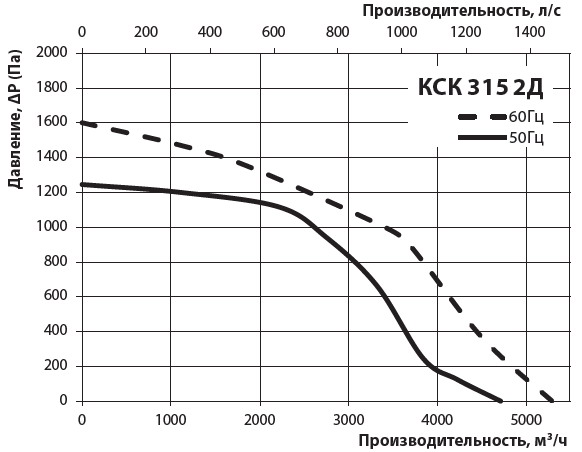

График расхода воздуха и давления

Конструкция

Для изоляции от шума и потерь тепла корпус вентилятора выполнен из оцинкованной стали с использованием минеральной ваты толщиной 50 мм. Для удобства сервисного обслуживания и мытья вентилятора блок двигатель-лопасть открывается на шарнирах.

Для герметичного соединения с воздуховодами на фланцах вентилятора предусмотрено резиновое уплотнение. Монтажная рама выполнена с виброгасителями.

Двигатель

В вентиляторе используется однофазный двигатель с короткозамкнутым ротором и стальная центробежная лопасть с вперед загнутыми лопатками. Двигатель не требует обслуживания и оснащен встроенными термоконтактами с выводами для подключения к внешнему оборудованию защиты от перегрева. Класс обмотки изоляции двигателя F. Тип защиты IP 54.

Регулирование скорости

Позволяется использовать плавное или ступенчатое регулирование производительности вентилятора. Для этого необходимо использовать частотный регулятор или автотрансформатор. Допускается к одному регулирующему устройству подключать несколько вентиляторов, при условии что общая потребляемая мощность и рабочий ток не превысят номинальные параметры регулятора.

Для этой модели подходит регулятор Вентс РСА5Д-3,5-Т (покупается отдельно).

Монтаж

Вентилятор кухонный предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется с помощью кронштейнов. Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель-лопасть. Перед и за вентилятором рекомендуется установить гибкие вставки. При установке вентилятора необходимо обеспечить прямой участок воздуховоду длиной не менее одного диаметра воздуховода с входной стороны и не менее трех диаметров с выходной стороны воздуха.

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 24 месяцев с дня продажи.

Паспорт

(Инструкция в формате pdf, откроется в новой вкладке)
