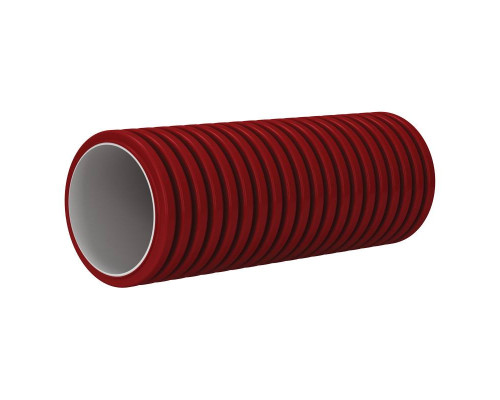

Напівжорсткий повітровід Домофлекс 01755000 діаметр 75 мм використовується для переміщення повітря в системах припливно-витяжної вентиляції. Напівжорстка конструкція дозволяє їх використовувати для прихованого монтажу в стінах, стелі або заливці в підлогу.
Внутрішня поверхня гладка, канал витримує тиск бетонної стяжки завдяки формі та матеріалу.
Технічні характеристики
Зовнішній діаметр: 75 мм
Внутрішній діаметр: 63,3 мм
Радіус вигину : 150 мм
Довжина: 50 метрів
Температура переміщуваного повітря : від - 20 до +60 oС
Кільцева міцність: 8 кН/м2 відповідно до EN ISO 9969.
Матеріал: поліетилен високої щільності (HDPE), якому властива висока міцність, гнучкість, розтяжність та еластичність.
Колір: хакі (може відрізнятися, виробник може змінювати колір виробу)
Діаграма втрат тиску
| Номінальний діаметр | DN 75 | |||
| Швидкість повітря, м/с | 2 | 2,5 | 3 | |
| 1 канал - витрата, м3/год | 22 | 28 | 34 | |
| 2 канали - витрата, м3/год | 45 | 56 | 67 | |
| 3 канали - витрата, м3/год | - | - | - | |
| Опір каналу, Па | ||||
| Довжина каналу, м | 2 | 2,0 | 3,6 | 5.1 |
| 4 | 4,0 | 7,1 | 10,2 | |
| 6 | 6,0 | 10,7 | 15,4 | |
| 8 | 8,0 | 14,2 | 20,5 | |
| 10 | 10,0 | 17,8 | 25,6 | |
| 12 | 12,0 | 21,3 | 30,7 | |
| 14 | 14,0 | 24,9 | 35,8 | |
| 16 | 16,0 | 28,4 | 41,0 | |
| 18 | 18,0 | 32,0 | 46,1 | |
Як монтувати
Є декілька варіантів прокладення напівжорстких повітропроводів.
Повітропровід можна прокладати через дерев'яні балки в полі або стелі
Канали можна прокласти в стяжку підлоги
Установка під стелею
Установка в комбінації з системою тепла підлога
Детально про монтаж ви можете дізнатися в посібнику з монтажу по посиланню нижче на цій сторінці в розділі Прикріплені файли.
