Описание

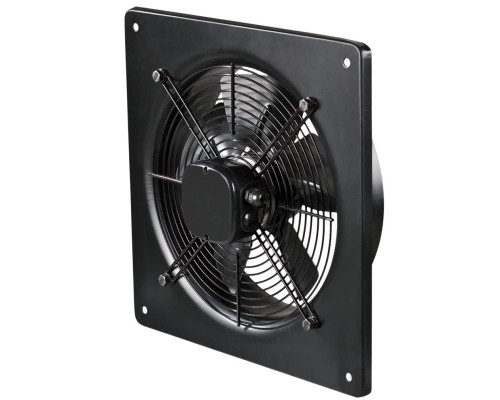

Осевой вентилятор Вентс ОВ 4Д 630 предназначен для вытяжной или приточной вентиляции помещений без использования воздуховодов. Вентилятор оснащен монтажной квадратной пластиной 800 х 800 мм. Способен перемещать воздух с температурой в диапазоне от - 30°С до +60°С и максимальной производительностью 12200 м3/час. Используется трехфазный четырехполюсный двигатель. Монтаж вентилятора осуществляется в отверстие стены диаметром минимум 650 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 1,6 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, Вт | 800 |
| Производительность, м3/час | 12200 |
| Скорость вращения, об/мин | 1320 |
| Уровень шума на расстоянии 3 м, дБ(А) | 69 |
| Максимальная температура перемещаемого воздуха, °С | - 30...+60 |
| Вес, кг | 22,6 |
| Защита, класс | IP24 |
| Размер патрубка, мм | 630 |
Габаритные размеры
| Размеры | D | B | B1 | d | L |
| мм | 650 | 800 | 710 | 11 | 295 |
Диаграмма
Конструкция
Корпус и лопасти изготовлены из стали с полимерным покрытием. Клеммная коробка имеет шнур для выносного подключения.
Двигатель
Используется четырехполюсный асинхронный двигатель в трехфазном исполнении с наружным ротором и оснащенный встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации (до 40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Ступенчатое регулирование
Трехфазный регулятор скорости Вентс серии РСА5Д* используется для ступенчатого изменения производительности систем вентиляции на основе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавное регулирование частотным преобразователем
Частотный регулятор Вентс серии ВФЕД* применяется для изменения производительности вентиляторов, оснащенных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Как монтировать вентилятор
Вытяжной вентилятор устанавливается на поверхность стены с помощью квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Если вентилятор будет использоваться с возможным попаданием воды внутрь, необходимо предусмотреть установку над ним защитного козырька.
Пошаговая инструкция
Выполните отверстие в стене диаметром не менее 650 мм
Приложите вентилятор, отметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (обозначено стрелкой на патрубке) совпадает с необходимым.
Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется заделать герметиком.
Снимите крышку на клеммной коробке.
Сделайте подключение вентилятора согласно схеме подключения, указанной в паспорте. Вентилятор необходимо заземлить.
Пример использования вентилятора
В этом примере осуществляется вытяжная вентиляция из помещения водоподготовки, где необходимо обеспечить необходимый воздухообмен.
Гарантия
Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев(2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
