Описание

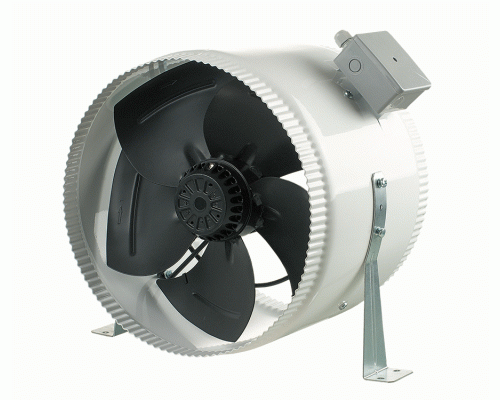

Осевой вентилятор Вентс ОВП 4Е 300 предназначен для использования в системах приточной или вытяжной вентиляции. Его можно подключать к воздуховоду относительно небольшой длины диаметром 300 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,35 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 75 |
| Производительность, м3/час | 1340 |
| Скорость вращения, об/мин | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 58 |
| Максимальная температура перемещаемого воздуха, °С | - 30...+60 |
| Вес, кг | 6.3 |
| Защита, класс | IP X4 |
| Размер патрубка, мм | 300 |
Габаритные размеры
| Размеры | D | B | L | H | L1 |
| мм | 299 | 326 | 250 | 390 | 40 |
Диаграмма зависимости производительности от давления
Описание конструкции
Вентилятор Vents OVP изготовлен из оцинкованной стали, корпус окрашен полимерной краской. На корпусе вентилятора патрубки подключения к воздуховоду выполнены с гофрированным краем. Для удобства подключения вентилятора к электросети на корпусе вентилятора находится клеммная герметичная коробка.
Двигатель
В электродвигателе используются подшипники качения с пониженным коэффициентом трения, что позволяет увеличить срок службы до 40000 часов. Подшипники не требуют дополнительного обслуживания, бесшумно работают. В вентиляторе используется электродвигатель с встроенной тепловой защитой с автоматическим перезапуском. Класс защиты двигателя - IP 44.
Регулирование скорости
В вентиляторе используется однофазный электродвигатель, что позволяет использовать достаточно недорогое регулирование производительности тиристорными регуляторами или ступенчатыми трансформаторами. Допускается к одному регулятору подключать несколько вентиляторов при условии, что сумма силы тока вентиляторов не превышает силу тока регулятора.
Вентс рекомендует использовать для регулирования производительности следующий регулятор РС-1-300 (поставляется отдельно).
Монтаж
Вентилятор осевой вытяжной крепится к стене или потолку с помощью кронштейнов, которые поставляются вместе с вентилятором. При подключении воздуховодов рекомендуется обеспечить герметичность соединения с помощью герметика, монтажной ленты и хомутов. Подача питания на вентилятор осуществляется через клеммную коробку на корпусе вентилятора. Электрическое подключение необходимо выполнить строго в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Гарантия
Гарантия на вентилятор Вентс серии ОВП - 2 года. Основанием для гарантии является документ о покупке (товарный чек или др.) с датой продажи и паспорт вентилятора.
Документация
(инструкция в формате pdf, откроется в новой вкладке)
Габариты и вес
