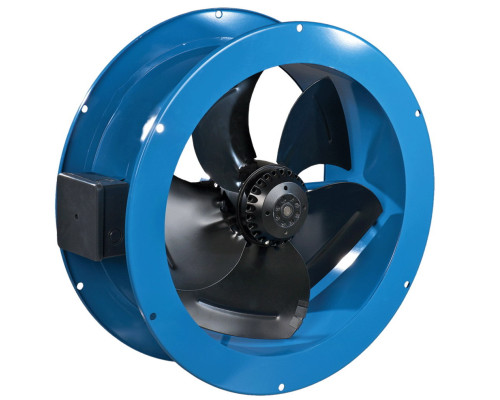

Осевой вентилятор Вентс ВКФ 4Е 350

Осевой вентилятор Вентс ВКФ 4Е 350 канального типа с фланцами для подключения к воздуховодам. Предназначен для использования в составе вытяжной или приточной системы вентиляции с небольшими по длине воздуховодами. Максимальная производительность этой модели составляет 2500 м³/час.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус и лопасти вентилятора Вентс ВКФ 4Е 350 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет внешнюю клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с наружным ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации (до 40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможно использование регулятора скорости(поставляется отдельно) РС-1-300

Монтаж

Вентилятор осевой приточно-вытяжной устанавливается на поверхность стены с помощью квадратной(серия ОВ) или круглой(серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал с помощью соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Документация

(инструкция в формате pdf, откроется в новой вкладке)
