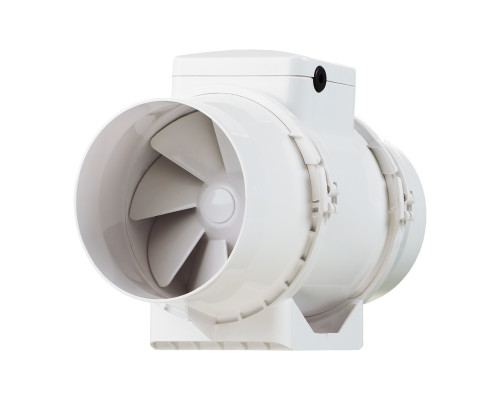

Канальный вентилятор Вентс ТТ 315

Канальный вентилятор Вентс ТТ 315 предназначен для перемещения воздуха в системах приточно-вытяжной вентиляции с максимальной температурой до 60°С. Максимальная производительность вентилятора 2350 м³/час, диаметр подключения 315 мм.

*Этот товар заводом не производится, доступна замена - вентилятор Вентс ТТ ПРО 315

Вентиляторы Вентс ТТ объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используется в приточно-вытяжных системах вентиляции, которая требует высокого давления, мощного воздушного потока и низкого уровня шума.

Вентиляторы являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а также для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и так далее. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор канальный, который соответствует вашим требованиям.

Технические характеристики

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпусы вентиляторов изготавливаются из полипропилена низкой горючести( 250-315). Блок двигателя с лопастью и клеммной коробкой крепится к корпусу вентилятора с помощью специальных хомутов на зажимах, разработанных таким образом, что его демонтаж можно легко сделать без специальных навыков и инструментов. Такая конструкция упрощает обслуживание вентилятора.

Двигатель

Однофазный двигатель на подшипниках скольжения имеет две скорости. Для защиты от перегрузки двигуны вентиляторов оснащены термозащитниками. Класс защиты двигателя - IPX4.

Регулирование скорости

Управление двухскоростным двигателем осуществляется с помощью внешнего переключателя скоростей(поставляется отдельно). При необходимости плавного регулирования скорости можно применять регулятор РС-1-400, подключив его к клемме максимальной скорости двигателя.

Если нужно ступенчатое регулирование скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулирования производительности вентилятора, одновременно включать или выключать освещение.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно(для увеличения производительности) или последовательно(для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, с помощью которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммном блоке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора к электросети

Пример монтажа вентилятора

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт
