Описание

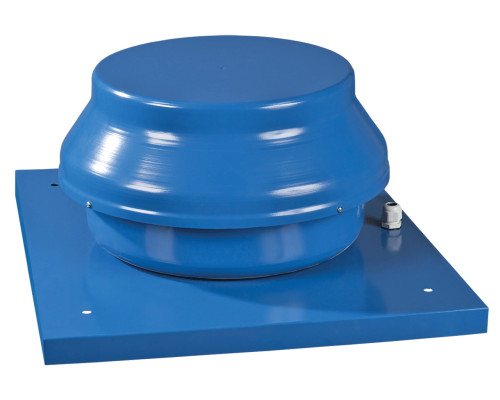

Даховый вентилятор Вентс ВКМК 150 предназначен для установки на крыше здания. Используется в вытяжных системах вентиляции помещений промышленного и коммерческого назначения: цехов, складов, магазинов и т. д. Вентилятор может удалять воздух с температурой в диапазоне от - 25°С до +55°С и максимальной производительностью 555 м3/час (зависит от потери давления в сети). В вентиляторе используется однофазный двигатель с потреблением 98 Вт, при необходимости можно уменьшать производительность вентилятора регулятором скорости (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,43 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 98 |
| Производительность, м3/час | 555 |
| Скорость вращения, об/мин | 2705 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+55 |
| Вес, кг | 7,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 150 |
Габаритные размеры
| Размеры | D | D1 | H | L | L1 |
| мм | 149 | 400 | 230 | 440 | 330 |
Диаграмма
Конструкция
Корпус изготовлен из стали с полимерным покрытием. В модели ВКМКп у основания корпуса предусмотрена тонкая стальная присоединительная пластина.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад изогнутыми лопастями. Двигатели оснащены встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок службы. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (покупается отдельно).
Монтаж
Вентилятор кровельный устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью присоединительной пластины. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
