Описание

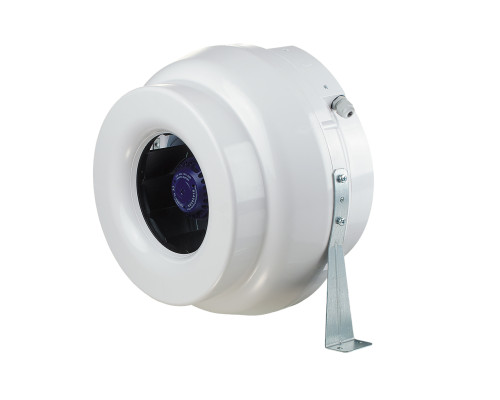

Канальный вентилятор Вентс ВКС 315 с повышенной производительностью до 1700 м3/час предназначен для систем вентиляции. При изготовлении вентилятора использовался инженерный пластик, которому присущи ударопрочность, нетоксичность, устойчивость к действию температур. Вентилятор монтируется в системах канальной приточной или вытяжной вентиляции с диаметром 315 мм. Производительность вентилятора при необходимости можно регулировать регулятором скорости, который покупается отдельно.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 310 |
| Производительность, м3/час | 1700 |
| Ток, А | 1,36 |
| Скорость вращения, об/мин | 2590 |
| Уровень шума на расстоянии 3 м, дБ(А) | 53 |
| Максимальная температура перемещаемого воздуха, C | - 25...+45 |
| Вес, кг | 5,2 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 315 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 315 | 400 | 414 | 276 | 40 | 55 | 40 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из высококачественного и высокопрочного АБС-пластика. Герметичная монтажная коробка. Для удобного подключения и использования, канальный вентилятор может оснащаться сетевым кабелем с разъемом(ВК Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад изогнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).
Двигатели обеспечены подшипниками скольжения для обеспечения более длительного срока службы(40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя - IP X4.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству можно подключить несколько вентиляторов, при условии что суммарная мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости(поставляется отдельно) РС-1-400
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов(входят в комплект поставки)
Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа
Паспорт вентилятора
Габариты и вес
